化學實驗室設計規范標準

1、實驗室內部設施及附屬用房基本要求

在化學實驗室的建設中，必須設立實驗室、藥品儀器室和實驗員辦公室等基本功能區域。實驗室及其附屬用房的設計應充分考慮其各自的功能需求，配備相應的通風系統、電源插座及總電源控制開關，并安裝必要的觸電保護器。實驗臺必須具備水源和電源，要求安裝兩個以上的220V二孔和三孔插座。此外，模型室、掛圖室、樣品室、維修室和實驗員辦公室可以與儀器室或準備室合并設置，但需要特別注意的是，實驗員辦公室不得設在化學實驗室內。

2、實驗室安全設施要求

化學實驗室和藥品儀器室必須配備完善的地漏、供水和排水系統。實驗室及儀器室應安裝相應的防盜和防火安全設施，并設有獨立的危險品存放區域，配備防護用品和急救箱。化學實驗室需配置通風換氣裝置，其中心距地面不得低于300毫米，室內通風口一側應有防護罩，室外一側則應設有擋風設施。此外，化學實驗室和藥品存放室（櫥）應安裝自動（強制）通風和排氣系統，以確保實驗環境的安全和舒適。

3、供水和電源設施要求

化學實驗室的供水系統需直接到達實驗桌，保持桌面整潔，桌下水管應隱蔽安裝。實驗室的演示臺應配備鵝頸管水龍頭，所有供水設施均應使用此類型水龍頭。電源設施要求安裝在實驗桌上，應配有觸電保護器，原則上應設有三相四線的380V電源插座，并配備獨立的保險絲。學生實驗桌應固定并保持整潔，室內電源線和插座的安裝需符合科學規范，避免明線敷設，電源插座應固定或嵌入實驗桌內。同時，實驗室應設有自動（強制）通風櫥。實驗室應分設儀器室和藥品室，危險品室須單獨建造或附建，并需配備危險品柜，其位置不得設在樓內或地下室。

4、實驗桌和儀器櫥的基本要求

實驗桌和儀器櫥的設計應遵循統一、規范、實用和美觀的原則。儀器和藥品櫥的尺寸應根據功能和存放需求進行統一設計，數量需滿足所有器材的存放需求，以保證實驗室運行的高效性和安全性。

通過以上規范標準的制定和實施，可以確保化學實驗室在安全、功能和美觀等方面達到最佳效果，為實驗人員提供一個良好的工作環境。

不同類型化學實驗室設計方案

1. 普通及分析化學實驗室設計

普通及分析化學實驗室主要開展化學物質的混合、加熱、冷卻、蒸餾、蒸發、稀釋和反應等研究實驗。這些實驗可以在開放實驗臺或排煙柜中進行。所需的分析設備包括分光光度計、氣相色譜儀和液相色譜儀等。需要注意的是，分析化學實驗室常常會使用一些有害物質，如高毒性揮發液體和壓縮可燃?xì)怏w。盡管某些毒性物質在分析過程中可能轉化為無毒合成物，但在操作過程中仍需謹慎，因此通常不建議在此類實驗室中處理極其毒性的化學物質，如致癌物、易爆物以及高放射性物質等。

分析化學實驗室的配置應包含以下設備：實驗室邊臺、中央工作臺（配備水槽和試劑架）、通風柜、藥品柜、器皿柜、回流冷凝裝置（小水杯及水拷克）和抽濾裝置（抽濾水龍頭、小水杯槽）。

2. 有機化學實驗室設計

有機化學實驗室的研究內容包括有機物的定量和定性分析、藥品檢測（含量測定和鑒別）、農藥殘留檢測（例如六六六、DDT和有機磷農藥）以及氣體分析（如人工煤氣、天然氣和液化石油氣的成分分析）。此外，還涉及有害物質的測定（如苯并吡、黃曲霉毒素）和未知物的分析（利用紅外光譜和質譜技術），以及水、食品和血樣的檢測。

有機化學實驗室通常配備高效液相色譜儀、氣相色譜儀、薄層色譜儀、元素分析儀、核磁共振儀和紅外吸收光譜儀等大型儀器和配套設施。實驗室設計應包括以下設備：實驗室邊臺、中央實驗臺、中央臺式整體通風罩、藥品柜、器皿柜、回流冷凝裝置（小水杯及水拷克）和抽濾裝置（抽濾水龍頭、小水杯槽）。

3. 無機化學實驗室設計

無機化學實驗室的研究主要集中在重金屬（如鉛、鎘、汞、砷等）的定量分析，涵蓋環境、食品、生物樣品及中藥材等多種樣品的研究。此外，實驗室還負責常見微量金屬元素（如鐵、銅、鈣、鉀、鎂、錳、鋅、鋰、鉬和鈷）的定性和定量分析，以及貴重金屬元素（如金、銀、鉑）和痕量金屬元素的分析。實驗室還需分析非金屬及其化合物（如硒、磷、氮等）、藥物含量分析、食物營養成分分析（如碳水化合物、脂肪等）、物理性指標（如密度、熔點、PH值等）以及無機化學試劑的理化指標。

無機化學實驗室應配備原子吸收光譜儀、紫外光譜儀、熒光光譜儀、電感耦合等離子體原子發射光譜儀和離子色譜儀等先進儀器，以滿足絕大多數無機分析項目的需求。實驗室設計應包括以下設備：實驗室邊臺、中央實驗臺（水槽和試劑架）、通風柜、藥品柜、器皿柜和抽濾裝置（抽濾水龍頭、小水杯槽）。

通過以上設計規范，各類型化學實驗室能夠為科學研究和分析測試提供安全、有效的環境。

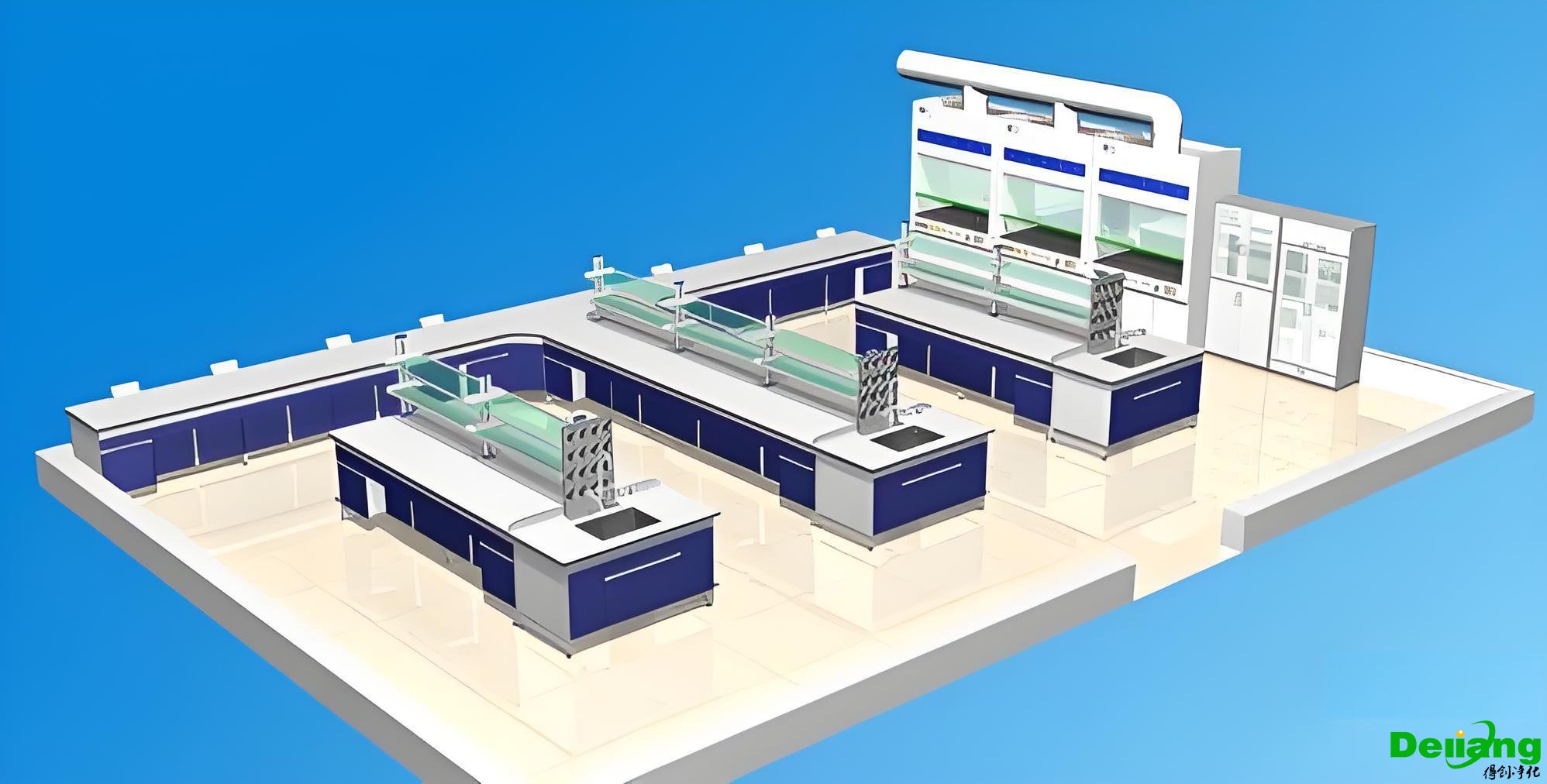

化學實驗室布局圖

化學實驗室家具布局設計
1. 實驗臺材質選擇（PP材質）
實驗室家具的選擇至關重要，特別是實驗臺的材質。PP（聚丙烯）材質的實驗臺是較為常見和實用的選擇。PP具有耐腐蝕、耐高溫、易清潔等優點，適合化學實驗室的使用。其表面光滑、不易受化學藥品侵蝕，能有效降低交叉污染的風險，保證實驗的準確性和安全性。
2. PP邊臺布局
邊臺在實驗室中起著承托、存放實驗器材的作用。在布局設計時，應考慮到邊臺的高度和寬度，以便實驗人員能夠方便地取放實驗器材和試劑。PP邊臺的設計應該符合人體工程學原理，保證實驗人員的操作舒適性和工作效率。
3. PP中央臺布局
中央臺是實驗室中的核心區域，通常用于進行實驗操作。在中央臺的布局設計中，應考慮到實驗人員的工作流程和操作習慣，將各種實驗器材、儀器合理擺放，確保實驗過程的順利進行。PP中央臺的材質應具有耐用性和易清潔性，以滿足實驗室長期使用的需求。
4. PP試劑柜布局
試劑柜是實驗室中儲存試劑和化學藥品的重要設備。PP試劑柜的布局設計應考慮到試劑的分類和標識，確保試劑的安全貯存和易取易放。合理的試劑柜布局可以減少實驗人員在查找試劑時的時間和精力消耗，提高實驗效率。
5. PP藥品柜布局
藥品柜用于存放各種藥品和藥品器具，是實驗室中必不可少的設備。PP藥品柜的布局設計應考慮到藥品的種類和特性，合理劃分存放空間，確保藥品的安全貯存和管理。藥品柜的布局應簡潔明了，便于實驗人員快速找到需要的藥品，避免混亂和錯用。
在化學實驗室家具布局設計中，選擇適合的材質和合理布局是至關重要的。PP材質的家具具有優良的性能，能夠滿足實驗室的需求。合理的布局設計可以提高實驗效率，保障實驗安全，促進科研工作的順利進行。希望這些建議能夠幫助您設計出更加符合實驗室需求的家具布局方案。

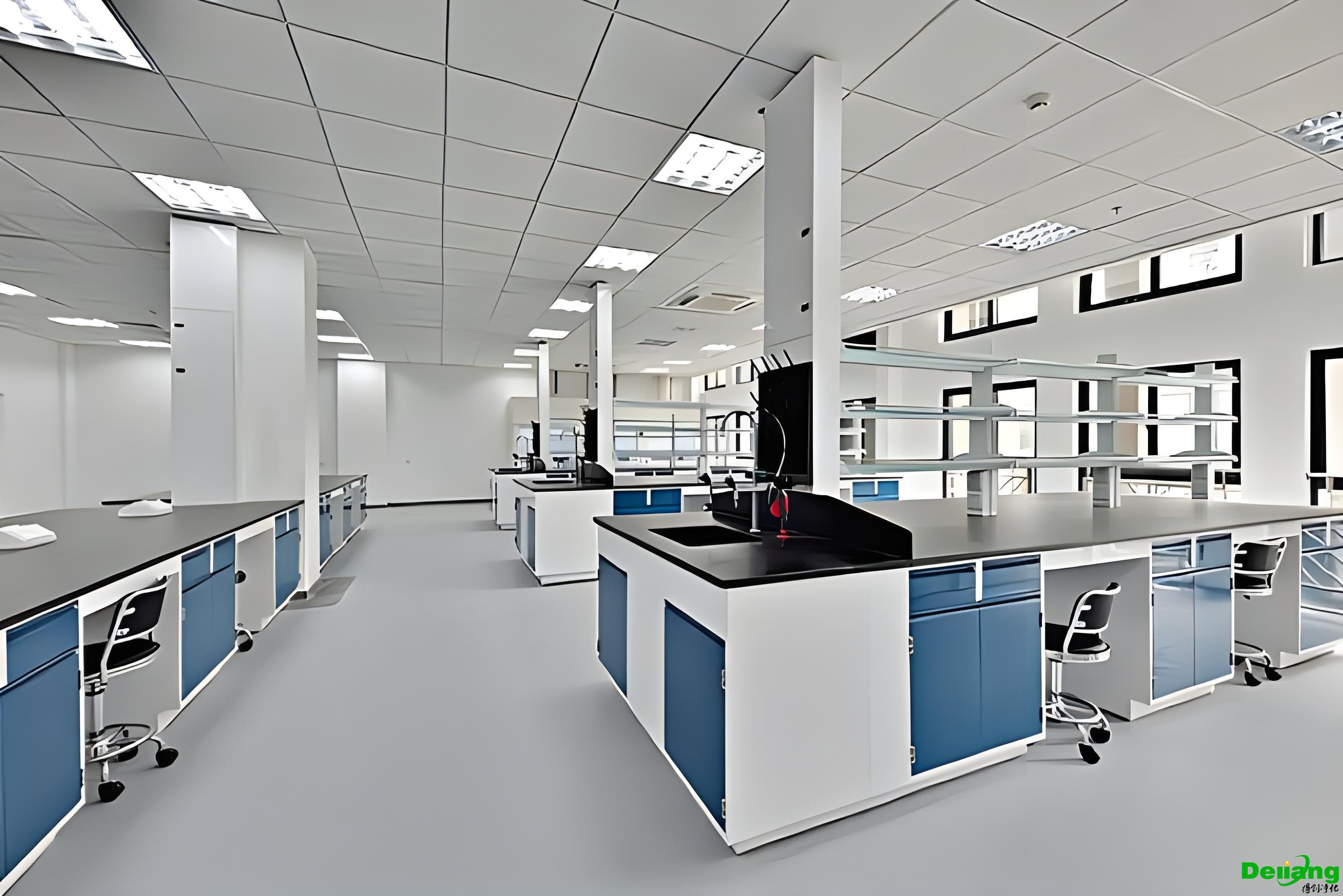

化學實驗室設計效果圖

化學分析實驗室設計出發點：
1.科學性
科學性是化學實驗方案設計的首要原則。所謂科學性是指實驗原理、實驗操作程序和方法應該正確。在操作程序上，應取少量固體先溶解，然后再取少量配成的溶液并加入試劑，就不能將樣品全部溶解或在溶解后的全部溶液中加入試劑。
2.安全性
實驗設計時應盡量避免使用有毒藥品和進行具有一定危險性的實驗操作。如果必須使用，應在所設計的實驗方案中詳細寫明注意事項，以防造成環境污染和人身傷害。
3.可行性
實驗設計應盡可能切實可行，所選用的化學藥品、儀器、設備和方法等在中學現有的實驗條件下能夠得到滿足。
4.簡約性
實驗設計應盡可能簡單易行，應采用簡單的實驗裝置，用較少的實驗步驟和實驗藥品，并能在較短的時間內完成實驗。

化學實驗室設計基本要求

在化學分析室中進行樣品的化學處理和分析測定，工作中常使用一些小型的電器設備及各種化學試劑，如操作不慎也具有一定的危險性。針對這些使用特點，在化學分析室設計上應注意以下要求：
1.建筑要求化驗室的建筑應耐火或用不易燃燒的材料建成，隔斷和頂棚也要考慮到防火性能。可采用水磨石地面，窗戶要能防塵，室內采光要好。門應向外開，大實驗室建設規劃應設兩個出口，以利于發生意外時人員的撤離。
2.供水和排水供水要保證必須的水壓、水質和水量以滿足儀器設備正常運行的需要。室內總閥門應設在易操作的顯著位置。下水道應采用耐酸堿腐蝕的材料，地面應有地漏。
3.通風設施由于化驗工作中常常產生有毒或易燃的氣體，因此化驗室要有良好的通風條件，通風設施一般有3種：
①全室通風：采用排氣扇或通風豎井，換氣次數一般為5次／時。
②局部排氣罩：一般安裝在大型儀器發生有害氣體部位的上方。在教學實驗室中產生有害氣體的上方，設置局部排氣罩以減少室內空氣的污染。
③通風柜：這是實驗室設計常用的一種局部排風設備。內有加熱源、水源、照明等裝置。可采用防火防爆的金屬材料制作通風柜，內涂防腐涂料，通風管道要能耐酸堿氣體腐蝕。風機可安裝在頂層機房內，并應有減少震動和噪音的裝置，排氣管應高于屋頂2m以上。一臺排風機連接一個通風柜較好，不同房間共用一個風機和通風管道易發生交叉污染。通風柜在室內的正確位置是放在空氣流動較小的地方，或采用效果較好的狹縫式通風柜。通風柜臺面高度800mm，寬750mm，柜內凈高1200～1500mm，操作口高度800mm，柜長1200～1800mm。條縫處風速0.3～0.5m/s視窗開啟高度為300～500mm。擋板后風道寬度等于縫寬2倍以上。
4.供氣與供電有條件的化驗室可安裝管道煤氣。化驗室的電源分照明用電和設備用電。照明最好采用熒光燈。設備用電中，24h運行的電器如冰箱單獨供電，其余電器設備均由總開關控制，烘箱、高溫爐等電熱設備應有專用插座、開關及熔斷器。博思博在室內及走廊上安置應急燈，備夜間突然停電時使用。
5.實驗臺主要由臺面、臺下的支架和臨時儲藏柜組成，為方便操作，臺上可設置藥品架，臺的兩端可安裝水槽。實驗臺面一般寬750mm，長根據房間尺寸，可為1500～3000mm，高可為800～850mm。臺面常用耐蝕貼面理化板、耐蝕實芯理化板、環氧樹脂板或高溫陶瓷板等制成。理想的臺面應平整、不易碎裂、耐酸堿及溶劑腐蝕，耐熱，不易碰碎玻璃器皿等。

化學實驗室設計裝修的一般步驟

化學實驗室裝修施工步驟
1.化學實驗室施工步驟貫徹國家有關方針政策，確保工程質量、節能、環保、安全運行制定本規范。
2.化學實驗室施工前應制定詳細的施工方案和程序，施工過程中各工種應密切配合，按程序施工。先施工的工種不得妨礙后續施工。
3.化學實驗室必須按設計圖紙施工，設計單位變更通知應在施工過程中進行修改。沒有圖紙和技術要求的施工和驗收是不可能的。
4.化學實驗室施工前，應制定詳細的進度安排方案，并與其他專業工種制定明確的施工合作方案，確保施工進度并按程序進行。
5.吊頂安裝、隔墻制作、門窗安裝、管道布置、照明燈具、凈化空調設備、工藝設備等。與主體結構合理、牢固、密封等。
6.應保證施工的氣密性、耐腐蝕性，減少施工作業的粉塵量，保持施工現場的清潔。
7.使用的裝飾材料應注明成分、品種、儲存有效期、說明書和產品合格證。嚴禁使用過期產品和未經鑒定的產品。裝飾材料應具有環保、防腐、易清洗、抗氧化、防霉、防火、耐候等特點。
8.所有建筑構件、隔墻、吊頂固定及吊掛件，應與主體結構相連，確保結構穩定。
9.管道隱蔽工程應在管道施工完成并進行試壓驗收后進行。管道穿過墻壁和天花板的孔周圍應平整、緊密、清潔，并用密封材料嵌入接縫。
10.化學實驗室施工過程中，必須隨時清理灰塵，防止產生粉塵作業。
11.板材凹陷、暗裂、表面裝飾污染不得因碰撞、敲打、踩踏、多水作業等造成。
12.施工現場應確保良好的通風和照明。在進行易燃、易爆、有毒氣體管道施工前，應查明并切斷原有電源。
13.應根據設計要求選擇空調風管和零件的板材。如果沒有設計要求，應使用冷軋鋼板或優質鍍鋅鋼板。風管內表面必須平整光滑，并應根據設計要求進行涂裝。風管應與法蘭緊密連接和密封。
