JGJ91-93 《科學實驗室建筑設計規范》

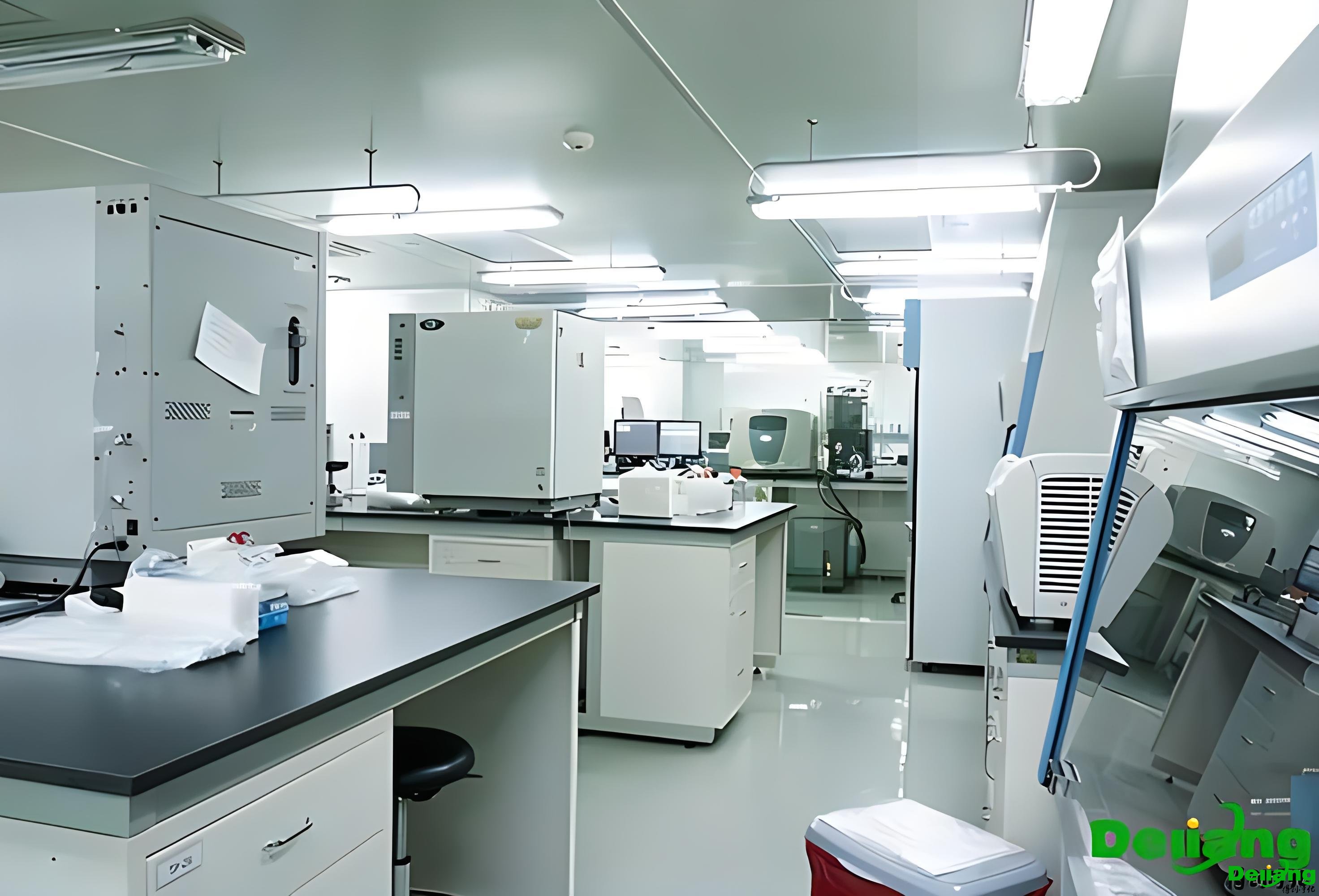

1、電子天平：稱量儀器

2、顯微鏡：放大樣品

3、高壓滅菌鍋：實驗室前后消毒滅菌儀器

4、離心機：分離液體與固體顆粒或液體與液體的混合物

5、超純水機：制備純水/超純水

6、水浴鍋：用于干燥、濃縮、蒸餾、浸漬化學試劑和生物制品，也可用于水浴恒溫加熱和其它溫度試驗

7、生化培養箱：儲藏培養基、血清、藥品以及微生物培養、環境試驗等

8、超低溫冰箱：低溫保存疫苗、菌種、生物樣本等

9、移液器：定量轉移液體的器具

10、生物安全柜: 實驗操作中空氣凈化負壓安全裝置

11、二氧化碳培養箱：霉菌、微生物的培養、保存

12、電熱鼓風干燥箱：物品的烘焙，干燥，熱處理和熱加工

13、酶標儀：抗原抗體檢測

14、電泳儀：用于DNA 測序

15、超凈工作臺: 局部工作區域潔凈度

16、 PCR儀：用于傳染病的診斷、基因復制以及親子鑒定

17、核酸提取儀：核酸提取試劑自動完成樣本核酸提取

18、紅外線滅菌器：接種環滅菌

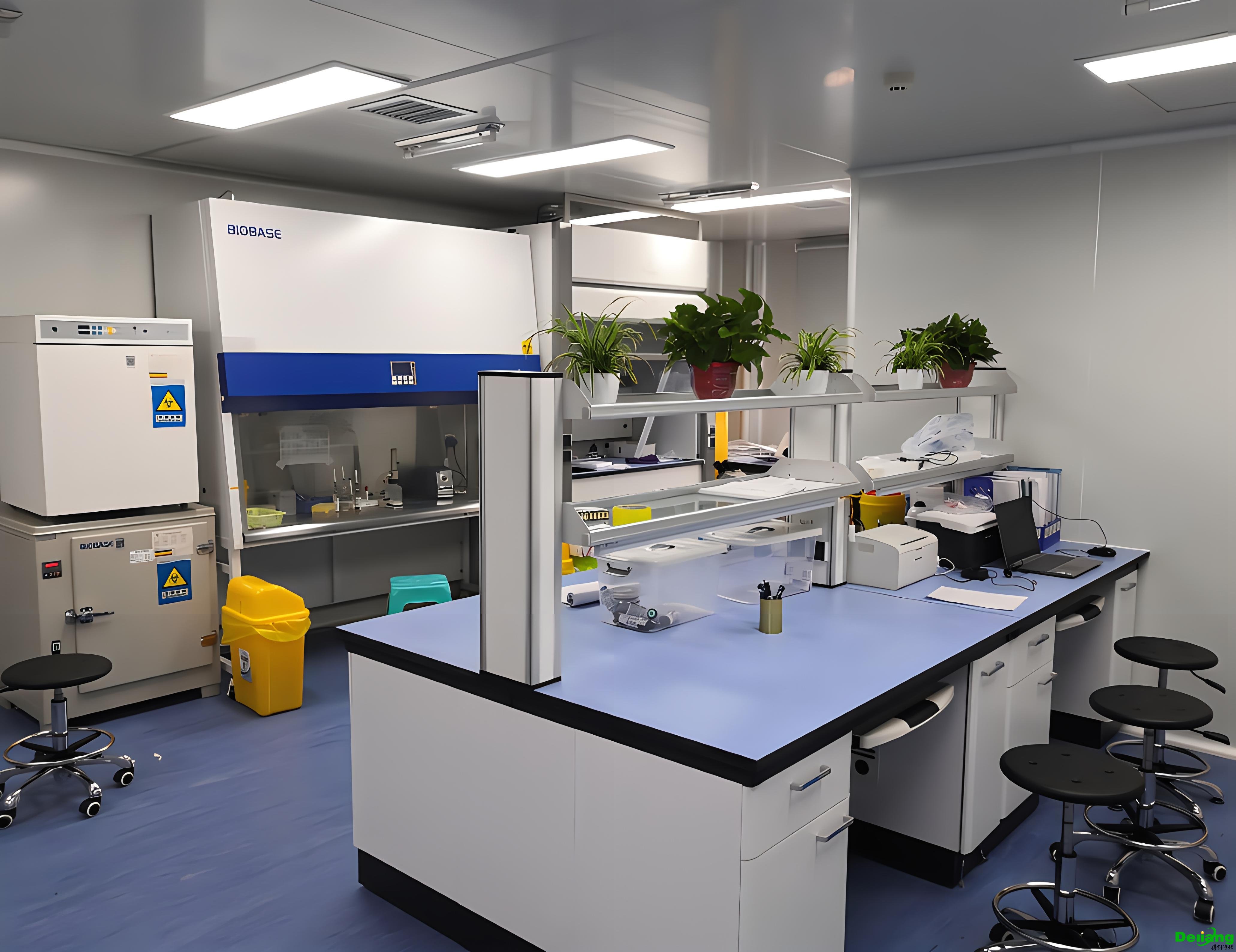

1.根據圖紙確定縱橫軸基準線，檢查土建結構的尺寸是否與圖紙不符。根據圖紙確定每個門窗的位置、距離和規格，并標出門的開啟方向，保證每個區域的尺寸偏差不大于千分之二。水平管確定每個軸線的標高，并在柱上標明標高，以便準確確定。

2.地槽鋁底座的安裝必須靠近地面，與放樣線的誤差不大、5mm。鋁座采用雙面圓角。底座每個間隔l-1.2米，用鋼釘和地面固定在座椅中間，用墊片糾正誤差。T型與轉角處的長度尺寸，便于角件安裝。

3.凈化彩鋼板的施工和安裝，墻板和頂板安裝平整，間隙控制在3mm寬度，保證后續打膠工作，墻面轉角保持垂直，垂直度偏差不大于千分之二。圍護板和頂板之間的接縫平整且緊密，負荷后保持相對平整，撓度嚴格控制≤L/240。圍護板與頂板封閉。圍護板與頂板相連。頂板與頂板之間的連接，采用T字形鋁主梁，兩個頂板之間的連接處設有加強筋。在布置頂板時，應考慮所有出風口和燈具的位置，以便基本避免板縫，以確保鋼板的強度。天花板的鋼筋直徑為l0mm，安裝吊筋后，用電錘鉆孔φ10膨脹螺絲連接。花蘭調節螺絲用于吊筋，控制高度。

4.窗戶、門、傳動窗采用鋁雙壓槽鋁安裝，窗戶采用平玻璃安裝。制作雙門和窗戶。單頁門的組裝結構。傳動窗采用不銹鋼材料。

5.送、回風口、燈具安裝所有開口位置先確認與圖紙一致，送風口，凈化燈具距離保持對稱。

b.彩鋼板開孔工作使用開孔專用切割機，確定開孔位置開孔及尺寸，防止偏差。

c.所有正、長方形的開口，用鋁材封邊和加強筋封邊。

d.在吊頂彩鋼板安裝燈具時，保持四周平整、燈具與板面做好密封。

e.各種管道、線管進入潔凈區，其密封處理嚴密可靠。

6.PCR實驗室彩鋼板安裝完成后，板材表面保護膜要進行處理。撕膜前吸塵器反復將潔凈區域內灰塵吸附干凈，保持區域清潔后開始撕膜。

7.PCR實驗室驗收前清理實驗室內多余物品，再次嚴格清理打掃衛生。

8. 打膠

a. 一個區域的彩鋼板安裝好后，進行膠水密封。密封膠采用彈性好，強度高，顏色與彩鋼板基本一致產品。

b. 涂膠前，清理現場，清理施工剩余材料，并將密封膠的表面和凹槽放在預埋部位。風管內部必須嚴格清潔，以清除雜質和油污，以確保粘合密實。

c.PCR實驗室板材與板材、板材與結合鋁型材、板材與門窗的結合部都要打膠密封。

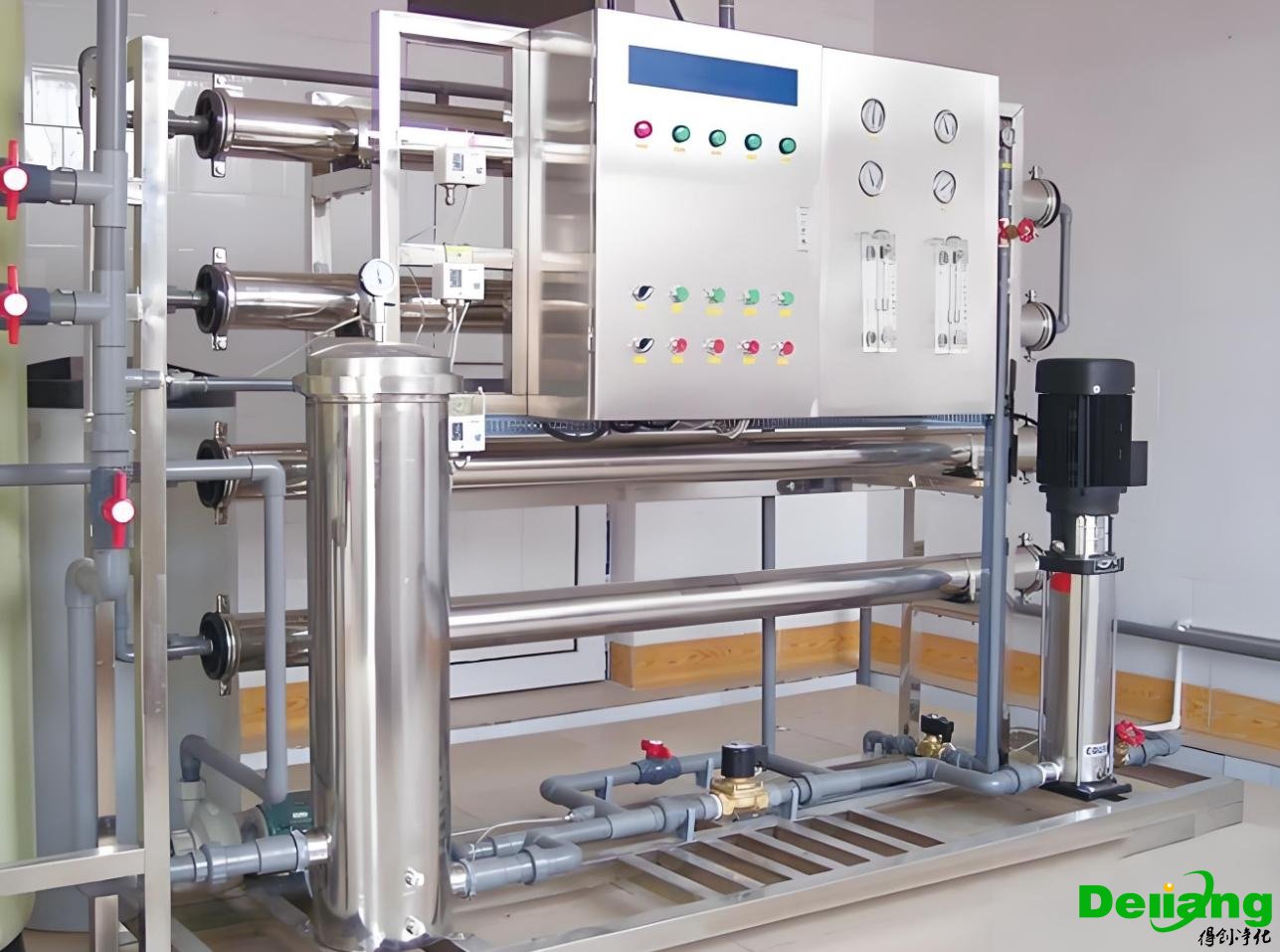

1. 采用離子交換方式

其流程如下： 原水→原水加壓泵→多介質過濾器→活性炭過濾器→軟水器→精密過濾器→陽樹脂過濾→陰樹脂過濾→陰陽樹脂混床→微孔過濾器→用水點。

2.三級純水

三級純水的物理純度一般為小于50μS/cm，單蒸水.雙蒸水.普通去離子水和反滲透水都屬于此級別。它一般由自來水純化制備而成。三級純水的主要用途是清洗瓶皿，高壓消毒裝置用水，人工環境室用水及超純水儀進水等。

3.二級純水

二級純水是一個模糊的范圍，常用5~5M-cm表示。但二級純水絕不嚴格限于此范圍內，可以講1~17M-cm范圍均認為是二級純水。二級純水一般是將三級純水再經過離子交換或電滲析而制成。它主要用于一般試劑的配制，普通化學實驗用水及給超純水儀供水。

4.一級超純水

一級超純水是指物理純度大于18M-cm的水，習慣稱電阻率為18.2M-cm是一級超純水的指標。一級超純水一定是由三級或二級純水經核子級離子交換樹脂再純化而來。它主要用于高精密度的分析實驗和對誰純度要求很高的生命科學實驗。

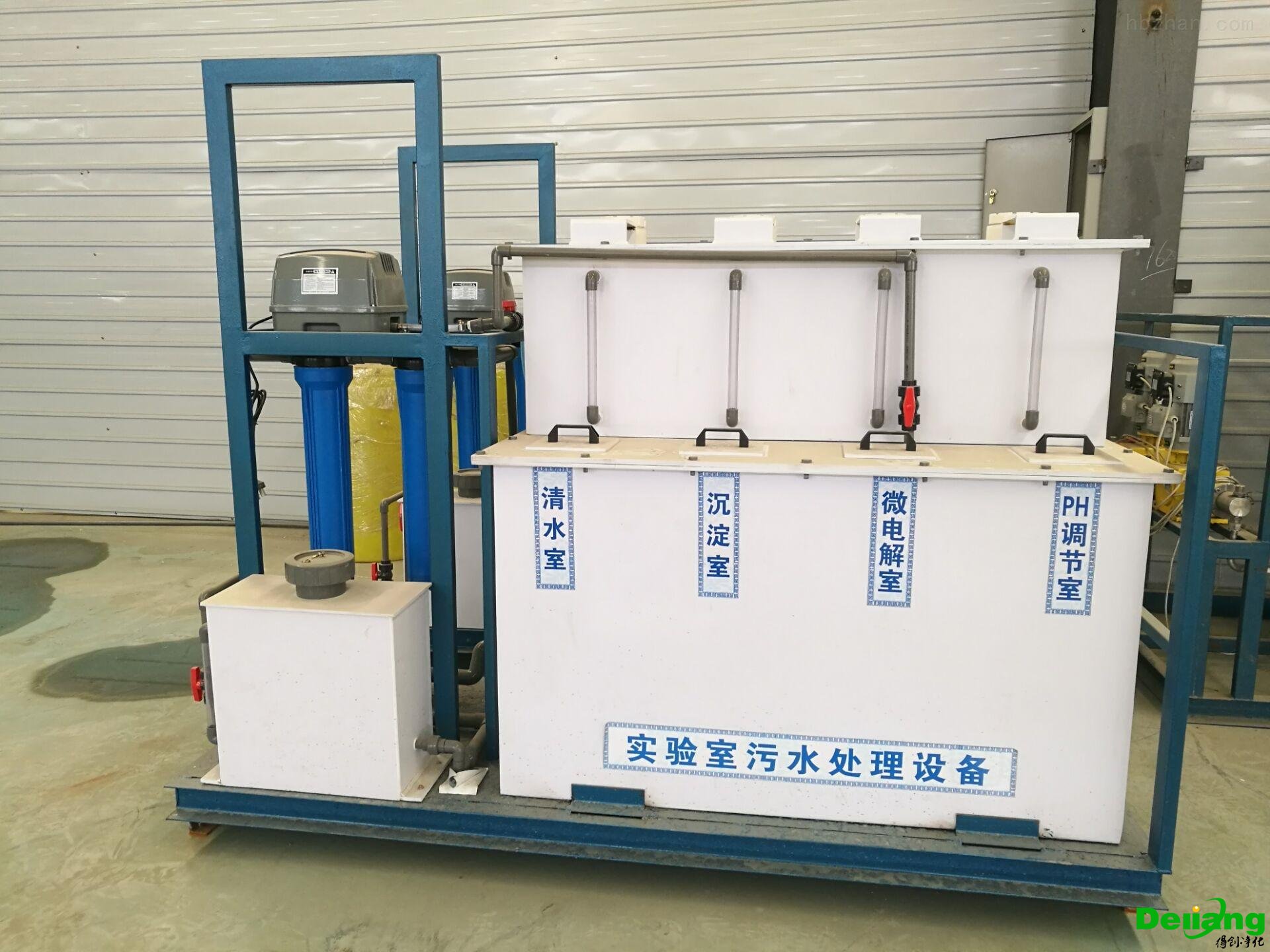

1、設備可全埋、半埋、或者放置于地表以上，可不按標準形式排列并根據地形需要設計。

2、埋設于地表以下，設備上面的地表可作為綠化或其他用地，不需要建房及采暖、保溫。

3、二級生物接觸氧化處理工藝均采用推流式生物接觸氧化。

4、生化池采用生物接觸氧化法。

5、該地埋式生活污水處理設備的除臭方式除采用常規高空排氣，另配有土壤脫臭措施。

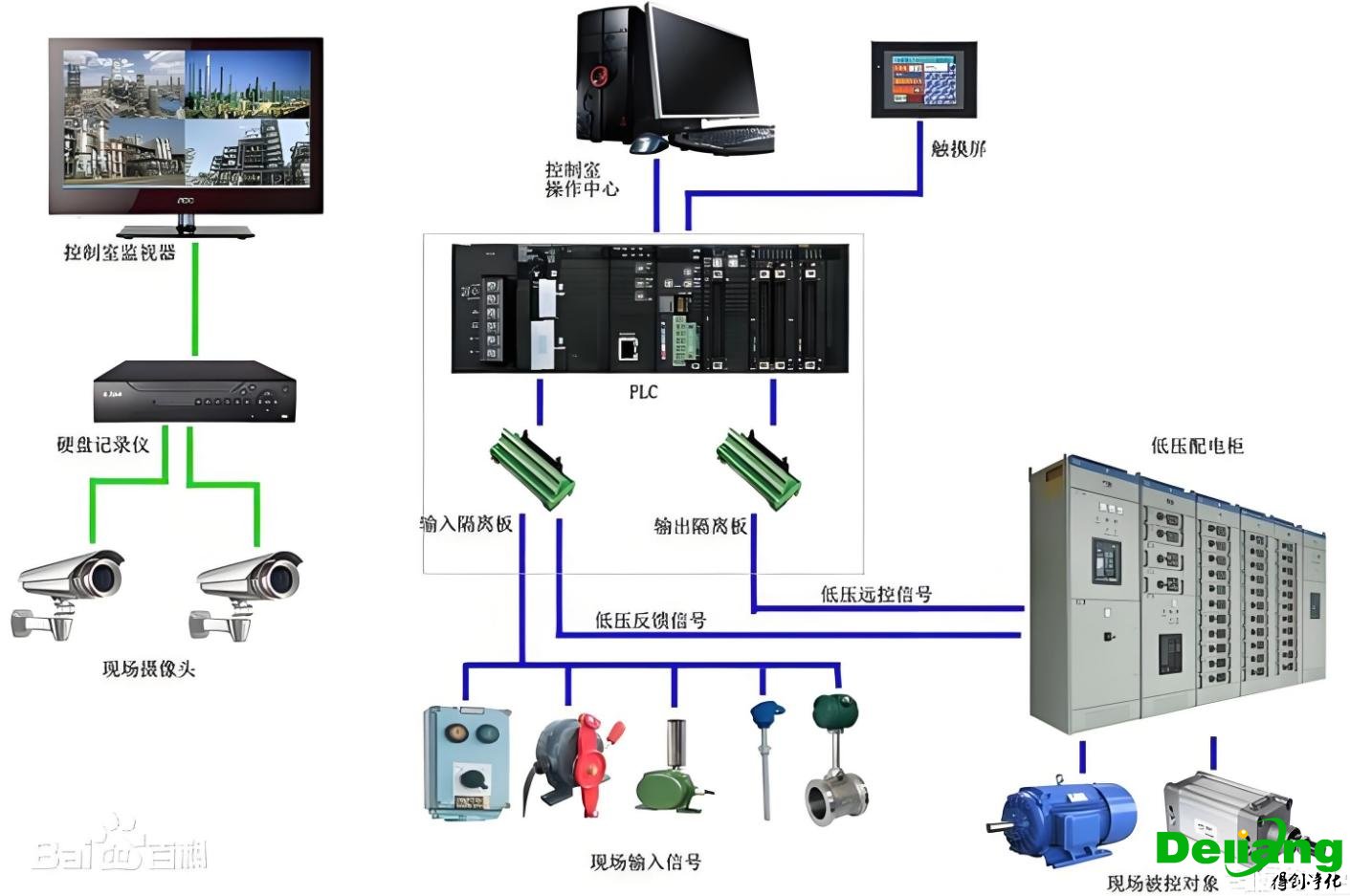

6、整個設備處理系統配有全自動電氣控制系統和設備故障報警系統，運行安全可靠。

7、設備所有管道采用PVC管或不銹鋼管，管道間連接用PVC粘結劑粘結或不銹鋼焊接，填料采用懸浮型生物填料作生物載體，生物量大、易掛膜、不結球、不堵塞。

1、防火分區與消防隔斷　

防火分區是指用防火墻、樓板、防火門或防火卷簾等分隔的區域，可以在一定時間內將火災限制在局部區域，  同時隔斷煙氣的擴散。《建筑設計防火規范》(GB50016-2014)  對不同耐火等級和樓層的防火分區面積有具體規定。化學檢測實驗室存在比一般的民用建筑或工業廠房更多的消防隱患，需要更加嚴格的防火分區和消防隔斷。　　

(1)防火分區的完全隔斷　　

國內新建的化學檢測實驗室建設大多使用大面積廠房，開間大，樓層高，便于安裝暖通管道和平面分隔布置，在房間平面分隔設計時尤其要注意在原有房屋防火分區的基礎上提高要求。首先確保各防火分區間的完全有效隔離。化學檢測實驗室的每個房間均須有效隔離，即用防火材料把隔斷做到房頂，這樣即使有個別實驗室出現火情，實驗室間的有效隔離也能贏得一定的撲滅或處理時間，而不導致火情的擴散蔓延，確保實驗室的整體安全。　　

(2)消防通道的完全暢通　　

實驗室為節約空間，常常會無意識地擠占必需的消防通道區域，如上下樓道的消防前室、強排風口空間、電梯進出通道、樓層走廊等區域，其實這些區域都是建筑設計中重要的防火分區。一旦出現火情，  這些通道是樓道強排煙的風口、消防人員出入和樓內人員逃生的必經之路，實驗室設計施工時應特別關注且不得隨意占為別用。　　

(3)玻璃門窗的防火要求　　

實驗室為了整體美觀，仿效大的寫字樓或商場，  采用大面積落地玻璃分隔實驗室，或為了房間采光使用大玻璃作為房間的分隔門窗，這種方式都有一定的消防安全風險。建議設計施工前請消防部門的專業人員進行圖紙確認，盡量做到既安全又美觀。房間隔斷設計盡量采用耐火極限不低于  1.00h 的防火材料。同時走廊兩邊或房間隔斷間的透光玻璃也一定要選用耐火完整性不低于 1.00h  的防火玻璃。通常電梯間出口或公共區域進入到實驗室區域時都必須使用防火門隔斷，但普通防火門為內襯防火材料的木質門，往往不透光，且樣式和顏色都與現代化學檢測實驗室不協調，因此，設計時可選擇使用具有資質廠家生產的透明玻璃防火門，一般情況下，均采用常閉式防火門。對于人員進出頻繁的通道處可采用常開式防火門，但一旦出現火警應具有信號反饋功能，做到自動關閉。采用門禁出入的實驗室應確保出現火警時，門禁能自動開啟。防火門的具體要求可依據國家標準GB12955《防火門》。


2、煙感報警與滅火裝備

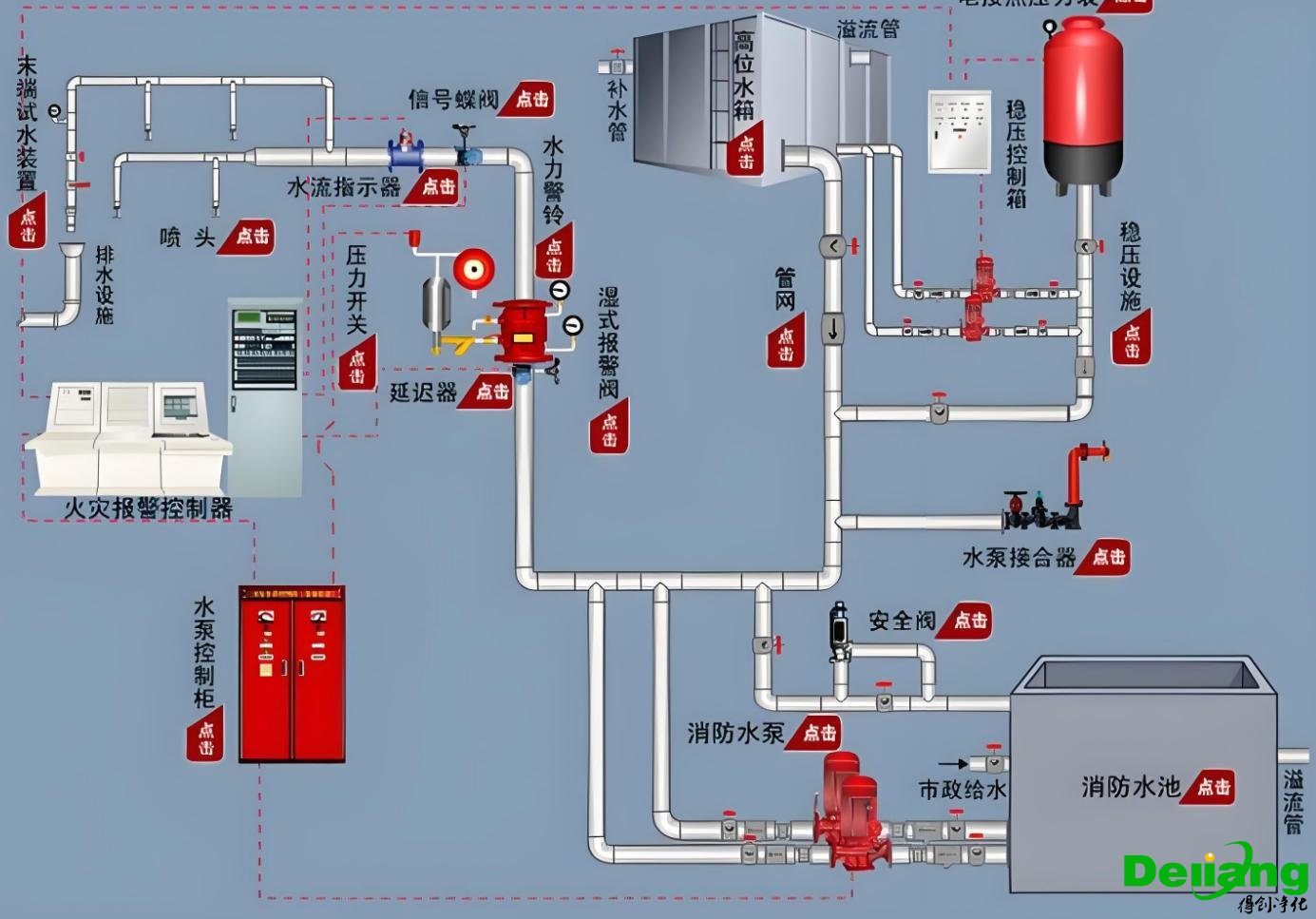

化學實驗室內的消防設備通常由煙霧報警器、水噴淋滅火系統、氣體滅火系統等組成。煙霧報警器又稱煙霧傳感器、煙霧感應器等，由總線供電，與火災報警控制器聯網組成報警系統。水噴淋滅火系統由噴頭、傳動裝置、噴水管網、濕式報警閥等組成。發生火災時，系統管道上的水噴頭遇高溫自爆(一般是攝氏  68℃～  70℃)，通過安裝在支管管路上的水流指示器動作并反饋給火災報警控制系統來控制。氣體滅火系統是指以液體、液化氣體或氣體狀態存貯于壓力容器內，滅火時以氣體(包括蒸汽、氣霧)狀態噴射作為滅火介質的滅火系統。系統包括貯存容器、容器閥、選擇閥、液體單向閥、噴嘴和閥驅動裝置組成。國內常用氣體有七氟丙烷(HFC-227ea)、三氟甲烷、IG-541(又名煙烙盡，含  52% 氮氣 +40% 氬氣 +8% 二氧化碳)、IG55(氮氣和氬氣各 50%)、IG01( 純氬氣)、IG- 100(純氮氣)等。　　

對于大型精密儀器設備間是否需要安裝氣體滅火系統，一般認為，設備機房或文獻資料室均應安裝氣體滅火系統，以確保設備或資料不受水浸泡的再次損害。氣體滅火噴射動作的起動指令源自房頂或吊頂?shù)膫鞲衅鳒囟冗_(dá)到68℃～  70℃，傳感器達到此溫度時，  可以想象實驗室內一般的儀器設備基本已燒成報廢。氣體滅火系統需要占據空間擺放貯氣罐和連接傳感器，初期建設和維護成本會大大提高。除非實驗室安裝有特別貴重的大型精密儀器，對于普通的實驗室儀器設備來講，嘉東認為沒有必要安裝氣體滅火系統。　　

煙感報警系統安裝完成驗收后，  需確保信號傳遞的準確，即煙霧傳感器所在位置與樓道或消防總控室顯示的統一，避免信息差錯。煙霧傳感器易老化或線路失效，導致誤報火情或一旦有火情而漏報。實驗室應定期進行實際檢查，  確保煙感報警系統正常運行。同樣，對于安裝于走廊的消防水閥門、水帶和水槍等應定期檢查，所有員工都應知道如何正確使用。
