實驗室設計問題,設計要點

  • Jason Peng

  • Product Manager for 實驗室設計問題,設計要點,Engaged in related product development for 15 years,with a wealth of related technical experience

  • 2023-08-31  |  Visits:


實驗室設計是一個復雜的過程,涉及多個方面的考慮。通過關注這些設計問題和要點,可以有效提升實驗室的安全性、功能性和效率,為科研工作提供良好的支持。以下是一些常見的設計問題和設計要點:

怎樣建立一個食品實驗室?你需要食品實驗室設計建造手冊!

一、選址:
1. 實驗室應選擇在清潔安靜的場所,遠離生活區,鍋爐房與交通要道;
2. 實驗室應選擇在光線充足,通風良好的場所,要與生產加工車間有一定距離;
3. 實驗室應選擇在方便扦樣與檢驗,距離車間較近的工作場所。
二、結構和布局:
根據生產實際需要,一般工廠應設置細菌與理化檢驗兼有的綜合實驗室,主要包括以下三大部分:細菌實驗室、理化實驗室、辦公室。
1. 辦公室
2. 理化分析實驗室:(或者和細菌檢驗操作室合并)
①理化分析室(兼作感觀檢驗室); ②儀器室(兼放細菌室顯微鏡等少量儀器)。
3.細菌實驗室:①細菌檢驗操作室; ②無菌室; ③培養基制作室;④洗滌消毒室。
一般布局要求如下:
1. 辦公室:
辦公室是化驗人員進行原始記錄等各項工作的場所,是與非化驗室人員交往較多的場所,因此,應設在整體綜合化驗室的外層,只需有桌、椅等簡單設施即可。
2. 細菌檢驗操作室(常規操作)
細菌檢驗操作室是細菌培養與檢驗主要操作室,主要設施是試驗臺。
實驗臺的要求:
a.實驗邊臺標準寬度為750mm,中央試驗臺標準寬度為1500mm;
b.實驗臺位置應在實驗室中心位置,要有充足光線;也可以做邊臺。
c.實驗臺兩側可安裝水盆盆與水龍頭;
d.實驗臺中間設置試劑架,架上裝有插座;
e.實驗臺臺面材料要以耐腐蝕、耐酸堿為宜。
3.無菌室:
無菌室通過空氣的凈化和空間的消毒為微生物實驗提供一個相對無菌的工作環境,無菌室是處理樣品和接種培養的主要工作間,應與細菌檢驗操作室緊密相連。為滿足無菌室無菌要求,無菌間應滿足以下布局:
a.入口避開走廊,設在細菌檢驗操作室內;
b.與操作室用兩道緩沖間隔開;
c.無菌室與緩沖間均裝有紫外燈,要求每3平米安裝30w紫外燈一盞;
d.無菌室內設有實驗臺(中央實驗臺與邊臺皆可),紫外燈距實驗臺面要小于1.5m;
e.無菌室與操作室之間設有雙層窗構成小通道。
4. 培養基制作室:
培養基室是制作、配制微生物培養所需培養基及檢驗用試劑的場所,其主要設備應為邊臺與藥品柜。
a.邊臺上要放置電爐,以滿足熔化煮沸培養基時用;
b.邊臺材料要耐高熱、耐酸堿;
c.藥品柜分門別類存放一些一般藥品及試劑;
d.危險、易腐易燃有毒有害藥品單獨設保險柜存放;
e.邊臺上要放天平,以稱取藥品用。
5.洗滌消毒室:
洗滌消毒室用以消毒洗滌待用與已用之玻璃器皿,培養基及污物,其面積應大于10平方米。
為滿足洗滌消毒的功能,洗滌消毒室應設有:
a.1-2個洗滌池,洗滌池上下水網要暢通;
b.器皿柜或實驗臺,以放置洗滌好器皿;
c.高壓滅菌鍋,其所用電源應滿足用電負荷;
d.室內安有通風裝置:通風柜;
e.有條件的單位還可在該室內,設供日常檢驗用水蒸餾水器裝置。
6. 理化分析室:
理化分析室是物理化學分析的主要操作室
a.實驗臺與細菌操作室要求相同
b.設置通風柜以滿足加熱、消化、干燥、燒灼和化學處理等工作需要;
c.洗滌池。
7. 儀器室:
用以放置顯微鏡、電子天平及理化分析用小型儀器;
a.要求清潔干燥、防潮防蟲、避光;
b.儀器臺要穩固、牢靠。
對于小的企業實驗室,如果沒有更多的房間進行區分,應該可以通過規劃房間分區,以保證實驗室不同工作區(潔凈區和一般操作區)之間有一定區分,因此,少應保證4個房間或者4個分區。
1.洗刷消毒區域,這個區域要求相對獨立,好以房間間隔,因為這個區域處理廢物,有一定的污染和濕度。
2.培養基配制區域,用于培養基的配制,經常有水等,需要相對獨立一些。
3.一般操作區域,這個是主要操作區域,微生物的試驗結果的觀察,顯微鏡操作,一般的簡單理化操作,儀器設備等,都可以合并在這個房間或者區域進行。
4.無菌操作區域,無菌間,這個要求獨立。
三、一般儀器設備(具體的儀器設備要根據實驗室的要求來選用)
1. 培養箱:主要用于實驗室微生物的培養,為微生物的生長提供一個適宜的環境。
1)普通培養箱:一般控制的溫度范圍為:室溫+5~65度,又分為電熱恒溫培養箱和隔水式恒溫培養箱。
2)生化培養箱:一般控制的溫度范圍為:5~50度。
3)恒溫恒濕箱:一般控制的溫度范圍為:5~50度,控制的濕度范圍為:50~90%。可作為霉菌培養箱。
4)厭氧培養箱:適用于厭氧微生物的培養。
2. 電熱干燥箱:用于吸管,平皿類玻璃器皿的干熱、滅菌和烘烤。
3. 高壓蒸汽滅菌器(又叫高壓滅菌鍋):物品的滅菌。
4. 冰箱:
5. 電子天平:一般要求具備精度達到萬分之一的分析天平。
6. 顯微鏡:觀察細菌形態和動力、微生物和微小物品結構的必備儀器。
7. 均質器:用于均質樣品,有旋轉刀片式和拍擊式可以選擇。
8.蒸餾水器:提供蒸餾水。
9.水浴鍋:部分培養溫度需要水浴(如大腸桿菌檢驗)。
10.超凈工作臺:超凈工作臺作為代替無菌室的一種設備,使用簡單方便,為實驗的開展提供一個相對無菌的操作臺。超凈工作臺根據風向分為水平式和垂直式。
其它可能用到的設備:高壓鍋、厭氧培養設備、離心機、振蕩器、烤箱、恒溫水浴箱、菌落計數器、電位 pH計、高速離心機等設備。
四、常規玻璃器皿
1. 吸管:用于吸取少量液體,常用的吸管為0.1刻度1mL及1.0刻度的10mL吸管。
2. 培養皿:為硬質玻璃雙碟,常用于分離培養,蓋與底大小應合適,常用規格為90mm。
3. 三角燒瓶與廣口瓶:多用于盛培養基及配制溶液,常用的規格有250mL、500mL、1000mL。
4. 燒杯:供盛液或煮沸用,常用的規格為100mL、250mL、500mL、1000mL
5. 量筒:用于液體測量,常用規格為100mL、250mL、1000mL
6. 試管:用于細菌培養,有多種規格。
7. 載玻片蓋玻片:細菌涂片觀察用。
8. 試劑瓶:裝試劑用,常用棕色避光。
9.其它,如試管架、毛刷、酒精燈、接種針、接種環等。
五、化學試劑和培養基
化學試劑和培養基:參照所執行標準后面的附錄購買所需試劑和培養基,目前所用多為合成干粉培養基,試劑也可以購買到標準配套試劑。

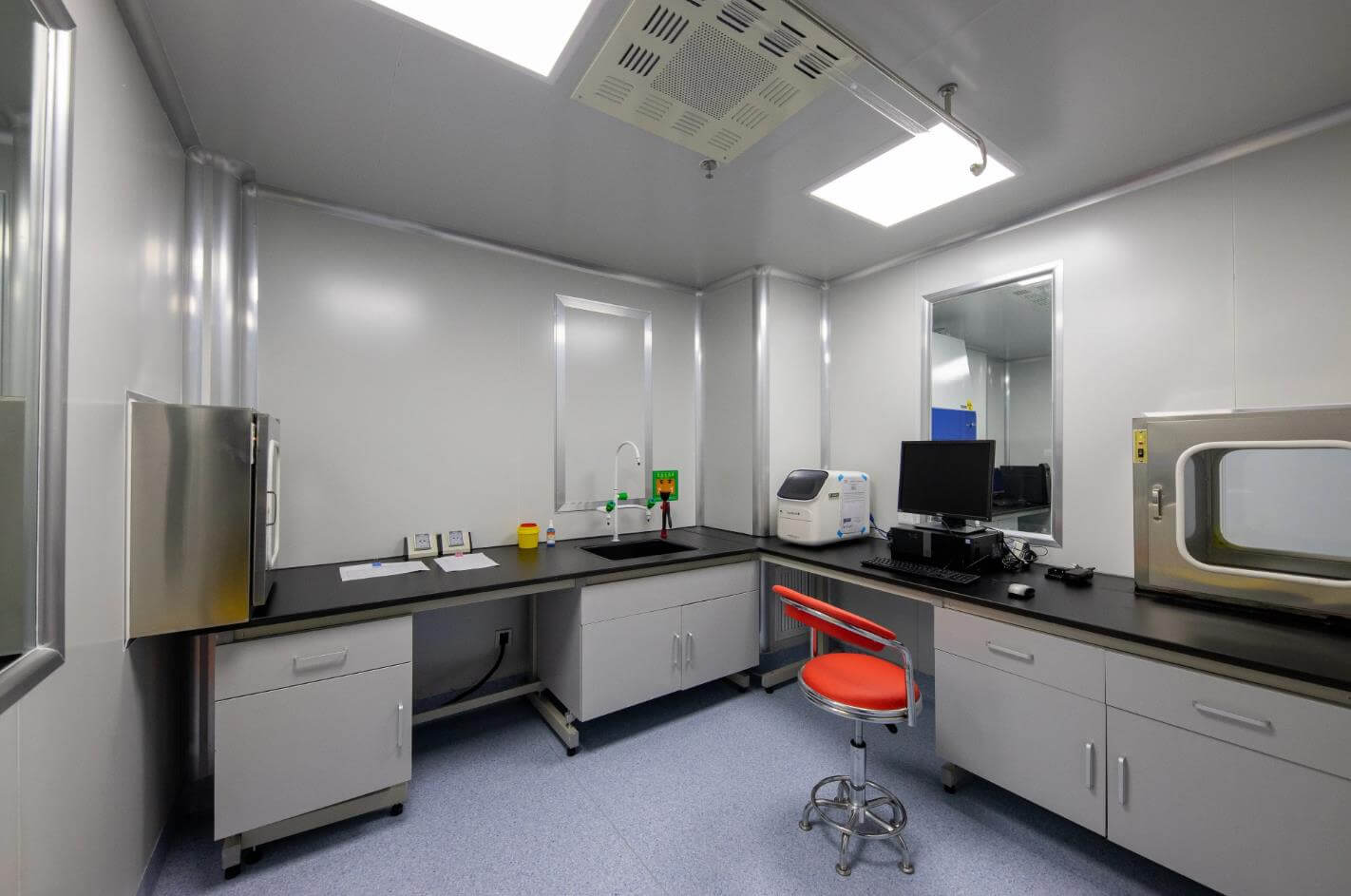

實驗室設計效果圖實驗室設計效果圖


實驗室設計促銷

實驗臺生產廠家隨之而來的是通風管道,配管、配線、排風等都成為實驗室建設的重要課題。無菌實驗室的概念:用于微生物學、生物醫學、生物化學、動物實驗、重組以及生物制品等研究使用的實驗室總稱。無菌實驗室裝修方案包括:建筑布局、空氣調節、給排水、氣體供應、電氣設計、集中控制、安防、施工工藝、檢測、培訓等,特別是對該方案的以下幾個方面要做充分考慮:建筑布局和裝修方案:是無菌實驗室安全運行的基礎。
通風柜的功能中重要的是排氣功能,在化學實驗室中,實驗操作時產生各類有害氣體、臭氣、濕氣及其易燃、易爆、腐蝕性,為了保護使用者的安全,預防實驗中的污染向實驗室擴散,在污染源附近要使用通風柜,之前通風柜使用臺數較少,只在特別有害且危險的氣體及產生大量熱的實驗中使用。通風柜只擔負實驗臺的輔助功能。鑒于實驗,在實驗臺上進行的實驗漸漸轉移到通風柜內,這就要求在通風柜里要有適于設備使用的功能。尤其是大多新建的實驗室都要求有空調,因而在建筑的初步設計階段就要將通風柜的應用臺數納入空調的計劃。
建設現代化的生化實驗室是個綜合的系統工程。在裝備各種儀器設備及其配套設施的同時,既要考慮供電給水排水送風排風凈化排污等要求,還要考慮到對人員物體周邊環境的安全性,噪音異味視覺環境的舒適性,儀器設備的可操作性功能性,以及信息處理的便捷性。要想使實驗室能夠對社會提供準確、公正的數據,并具有度,贏得社會、的信任,就要做好實驗室的計量工作。這樣還有利于實驗室進行化、規范化建設,實驗室能根據相關的建立合理的體系,并不斷進行完善。所以儀器計量對實驗室的很多方面都有一定的作用,做好實驗室的計量工作是非常重要的。
專業設計師應該是在實驗室成功設計和建設方面有豐富經驗的專家。這是成功設計的基礎。一般設計師往往只有普通辦公樓和民用建筑的設計知識和經驗,很少涉足實驗室領域;了解實驗室功能的設計者通常是一些測試臺和通風柜,但他們不了解建筑設計知識,所以施工人員無法理解他們繪制的設計圖。鑒于上述情況,應成立設計合作小組,組織建筑設計師和實驗室功能設計師共同努力,以順利完成設計。
根據無菌實驗室凈化工程建設的任務及基本要求,在前期準備工作的基礎上進行建筑方案設計,一般要求設計方案滿足實驗室的功能,在外觀上要求有時代感,符合城市建設規劃。一般可提出幾個或十幾個設計方案,供建設單位及有關部門選擇,經過專家論證審核比較,提出一個實施方案或兼顧幾個方案的優點進一步做出修改而獲得較為滿意的設計方案。
隨著高校辦學規模的不斷擴大,實驗室建設和規模也在不斷擴大。進入實驗室的人員多成分復雜、流動性大實驗室安全問題日益彰顯,安全事故時有發生,如爆炸、著火、中毒、污染、觸電等這不僅影響了實驗教學和科研的順利開展也關系到師生的生命財產安全甚至對社會的安全穩定也帶來嚴重危害。近年來,高校,實驗室安全事故時有發生。如某高校因學生存放在冰箱中的有機溶劑未密封好,致使冰箱中有試劑濃度過高,導致冰箱在啟動時爆炸起火,實驗室所有資料毀于一旦。
有機化學類實驗室主要包括基礎有機化學實驗室、高分子化學實驗室和材料合成實驗室等,在該類實驗室內一直從事易燃、易爆、危險化學品的使用和化學反應的中高溫實驗高壓實驗,氫化實驗,因此該類實驗室是很危險的實驗室之一。因此高校化學實驗室設計主要是保證實驗室的安全,保護科研人員及在校學生是實驗室設計與建設的重中之重,從而避免給學校帶來財力物力損失以及杜絕實驗室安全。
實驗室根據實驗室儀器功率的二倍設計,每個通風柜設置單獨的開關,實驗室照明系統分開設置。實驗室水路設計:中央實驗臺的兩端、通風柜配置鵝頸水池及PP水槽。實驗室供氣:集中供氣系統,根據需要配置氣瓶室、氣瓶柜、各種閥門及管道。實驗室地漏:化學實驗室用水較多,設置實驗室地漏。山東食品檢驗檢測理化實驗室全鋼實驗臺
我們可以將實驗室設計裝修來順一個流程。建設現代化的實驗室,首先要進行現場勘查環節。依據相關行業標準和政策內容制定和提出實驗室的總體規劃,確定實驗室建設項目的性質、目的、任務、依據和規模,確定各類實驗室功能和工藝條件以及規模大小;同時要做好建設設計的資料收集工作,調查研究,吸納國內外各種性質、同等規模實驗室建設的經驗,根據實驗室的工藝條件及相關資料,編制好計劃任務書,為實驗室施工建設提供可靠的依據。實驗室設計建設涉及到的各類的規范標準,設計師必須了如指掌。
在化學實驗室環境建設中,應體現較強的環境法制觀念、環境道德觀念、社會責任感和科學發展觀,使師生在進行教學和科研中直接參與環境保護。同時,它也應該成為高校化學實驗室科學管理水平提高的重要標志。加強綠色化學實驗室建設是綠色化學研究的重要內容,是減少實驗室污染和保護師生健康的重要一環,還能減少實驗藥品、試劑消耗,節約實驗經費,也是培養具有綠色化學理念和環保意識的化學人才的需要。
實驗室建設通風、消防、環境保護要到位,規范實驗室對溫度、濕度嚴格要求外,還要有通風系統,獲得足夠的通風量來處理和排放實驗室產生的煙塵、異味等污濁空氣。規范消防系統確保實驗室安全措施保證,要有完整的安全事故預防措施,覆蓋到實驗室的功能區域,重點熱工、高壓、供電區域。環境保護系統處理廢水廢氣及固體廢棄物,在嚴格的把控下達到環保的要求。
要設計建設一個現代化的實驗室,使其能更好地為生產、科研、教學服務,除了先進的科學儀器和完善的實驗設備是提升科技水平,促進科研成果的必備條件以外,實驗室設計也是一個非常重要的物質條件。實驗室設計是實驗室建設的前提和依據,在建設單位委托設計單位進行設計時,必須由各實驗室或研究室人員共同參加研究,反復討論,確定各實驗室方案。
實驗室建設管理水平差異較大。近年來,建有生物安全三級實驗室的高校承擔了大量病原微生物相關的科研任務,建立了較為完善的管理體系,從業人員生物安全意識較強,對操作病原微生物有系統的風險評估,個人防護和廢棄物處理工作比較規范。但部分以教學為主的高校在管理體系、生物安全意識、風險評估、實驗室條件、安全監控等方面尚有較大差距。
上饒不銹鋼通風柜環保科學的實驗室環保科學的實驗室市科爾實驗室設備科、技主要從事實驗室整體設計裝修實驗室家具及實驗室儀器設,備的銷售公司下設實驗室工程部及實驗室儀器部═個部門實驗室儀器部專業經營實驗分析檢測儀器儀器配套設備和技術服務、公司提供環保化工制食品生命科學等各類儀器及應用方案所代理銷售的產品均為、行業品牌如美國珀金埃爾默瑞典波通美國安捷倫美國奧║地利安東帕瑞╒士萬通美國美國吉天盛瀚嶗應天虹等實驗室、工程部主要從事實驗室設計無菌潔凈室設計通風及廢氣凈化系統設計氣體。管路系統設計規╓劃服務生產實驗臺通風柜實驗室家具通風柜實驗室家具。
通排風系統的設計在實驗室新建或改造項目中,在規劃時我們就參與其中,派的工程師到現場與相關的人員聯系,根據實驗室內通風載體的數量(如通風柜集氣罩排氣罩)設計出完整的通風方案,方案內容包括建筑內預留排風的管井的位置尺寸,管道的分布及規格因為實驗室給排水設計的方式都是采用暗裝,所以設計如果有遺漏的話將會給后期的實驗室管理帶來很大的不便和煩惱。
新建實驗室或者是進行二次改造的時候,在規劃的階段就要派專業工程師到現場進行設計工作,根據潔凈實驗室里的排氣罩、集氣罩和通風柜設計出一個完整的方案,包括在建筑的時候要留幾個排風管以及具體的位置和規格。保證使用通風載體產生的噪聲、排風量和風速要都符合規定標準,而且確保與建筑內的空調、消防、照明線路互不干擾。
實驗室設計建設的每一個環節都關系到實驗室是否耐用、實驗室使用是否方便、實驗室是否能夠保證安全等。但各類實驗室需求不同,實驗室設計方案也不同,就拿一個簡單的實驗臺臺面材料選擇來說,臺面材質也有好多種,投入了建設資金后,要想實驗室能夠物有所值,不會在使用當中出現各種問題,應當咨詢專業驗室裝修設計公司給出建設意見。
根據以上工藝要求分析可知,PCR實驗室的通風設計主要是對空氣壓力的控制,對溫濕度要求不高,一般考慮人員在PCR實驗室穿戴實驗服和防護服工作,室內溫度可按22℃~24℃,濕度30%~60%的舒適要求設計即可。關于PCR實驗室的壓力保證,其主要目的是隔絕PCR實驗區和外部空氣,因此緩沖室必不可少,筆者推薦一種有效做法,僅在緩沖室送風,在實驗室僅設排風,為了控制壓力值,建議每間實驗室獨立設置排風系統,此方案可保證緩沖室對二側的房間均為正壓,有效防止實驗區與外部隔離,互不污染,各實驗室之間的壓力值可根據排風量控制。
實驗室系統包括:實驗室設計規劃、實驗室基本設施、實驗室臺面、實驗室配件、實驗室儀器和耗材、實驗室裝修工程、實驗室通風系統、實驗室供氣系統、實驗室用水系統、實驗室潔凈系統、實驗室恒溫恒濕系統,實驗室環保系統、實驗室智能化系統、實驗室辦公配套等。設計部配備經驗豐富的設計人員,充分考慮使用者的需求,結合場地空間,為用戶提供功能性強、美觀、實用的布局方案。

實驗室設計效果圖實驗室設計效果圖


生物實驗室排水設計應遵守以下原則

這些年來我國生物實驗室的相關規范、標準還并不完善。對于生物安全實驗室的關鍵技術,其自身理解尚不透徹,在進行生物實驗室的設計與建造上很難避免不出現一些問題。
因此,在進行生物實驗室的設計與建造中不僅要參考國外的標準和實例,更要遵循相關規范。下面實驗室設計公司麥尚帶您了解生物實驗室排水設計
進行系統設計的時候,實驗室排水設計要遵循以下原則:
生物實驗室排水設計。生物實驗室排水設計
(1)BSL-3、BSL-4主實驗室內部不應該設置地漏。生物實驗室排水設計為防止實驗室內地漏存水的彎頭干枯而造成氣流串流,排水應采用容器集中進行收集,同時進行滅菌處理后再排放,以保證排水的水質能夠達到排放標準。
(2)BSL-3、BSL-4的主實驗室的污染區和半污染區的廢水的污染風險很大,應該集中收集,并進行有效的殺菌消毒處理。而洗手、沖眼裝置及動物實驗等所產生的廢水,都不應應設排水管道排水,而要用集水罐進行收集,對集水罐要定期進行殺菌及無害化的處理。
(3)消毒殺菌的裝置應當設置在較低處,生物實驗室排水設計要方便污水的收集,并且要便于檢查和維修。

實驗室設計效果圖實驗室設計效果圖


考慮建造一個實驗室如何選擇實驗室設計公司呢?

隨著工業革命的不斷進步,越來越多的企業建立了專門的實驗室來提供產品研發,以提高產品的競爭力。但是,要建實驗室,必須找專業的實驗室設計公司,那么如何找專業的實驗室設計公司呢?
如何選擇實驗室設計公司?
首先,在選擇實驗室設計公司時,一定要注意公司是否是正規企業,是否有實驗室建設經驗。一直致力于實驗室建設的青島碧海天實驗室設計公司,受到全國眾多企業的喜愛。
其次,在看了實驗室設計公司是否正規之后,要看看有沒有成功的案例,才能知道有沒有建設實驗室的經驗。青島碧海天的設計已經有很多成功的案例,可以在青島碧海天實驗室設計的官網上看到和了解。
,每一個客戶都一直很在意價格。其實你在選擇的時候,可以和很多實驗室設計公司比較,選擇性價比高的。青島碧海天實驗室的設計會從客戶的角度出發,按照合適的方案進行施工,使實驗室價格達到劃算。

實驗室設計效果圖實驗室設計效果圖


專業的實驗室設計規劃設計工程公司推薦:

武漢得創凈化工程有限公司——清潔室空氣凈化行業協會會生企業,潔凈技術專家委員會主任委員單位,電子潔凈技術委員會主任委員企業,公司有著多種發明專利潛心無塵車間、診室、實驗室凈化處理去濕防靜電工程、通風空調工程、自動化技術控制技術。業務流程包含電子器件、藥業、化工廠、食品類、儀器儀表、金屬、光學、處理芯片、半導體材料、鋰電池光伏新能源、航空公司、核電廠等民用型行業。公司注冊資本3100萬余元,其前身為中航院潔凈技術研究所,創立于1989年9月。公司內設九部一辦,轄16個省份工作部門。很多年來,公司一直堅持“誠實守信贏領將來”的企業發展理念和“遵紀守法誠實守信、以以德治國企、創新管理、改革創新”的公司發展戰略方針,借助機器設備,深厚的工藝能力和充足的作業工作經驗,潛心電子器件、半導體材料、鋰電池、太陽能發電、光學、金屬、新能源技術、精密的機器設備、藥業、化工廠、食品類、航空公司、核電廠等行業無塵車間、潔凈廠房、診室、實驗室等潔凈室工程、防靜電工程項目、通風空調工程、自動化技術控制技術。20很多年來在國內各地承包完成了數家潔凈廠房、無塵車間、凈化手術室、實驗室等凈化室凈化工程實例,每個工程項目都以安全性、迅速遭受顧客和世界各國權威專家的一致五星好評。
