實驗室設計！P2實驗室建設方案來了。

以技術優勢

引領科研時代

。

讀書時間:本文約11分鐘。

●全民抗“疫”終獲勝●

在新冠肺炎疫情預防管理中，P2P3實驗室發揮著重要作用，分離病毒株，研究病毒侵入機制、變異追蹤、疫苗研發、藥物篩選需要在P2P3實驗室進行。

在全國兩會上，P3實驗室建設成為廣東參會代表委員們熱議的話題。全國人大代表、清遠市人民醫院黨委書記周海波呼吁加大P2P3實驗室建設力度。據全國人大代表、廣東省科技廳廳長、韶關市市長王瑞軍介紹，我省已推進P2P3實驗室規劃建設方案的制定，目前計劃建設的P2P3實驗室有25-30家。迄今為止，國家發改委還稱，各省至少有達到生物安全三級(P3)水平的實驗室，各地級市至少有達到生物安全二級(P2)水平的實驗室，具有傳染病原體、健康危害因素和國家衛生標準實施所需的檢查能力。

P2實驗室如此重要，那么森拉普怎么建設P2實驗室呢？今天，享森拉普爾的P2實驗室建設經驗！

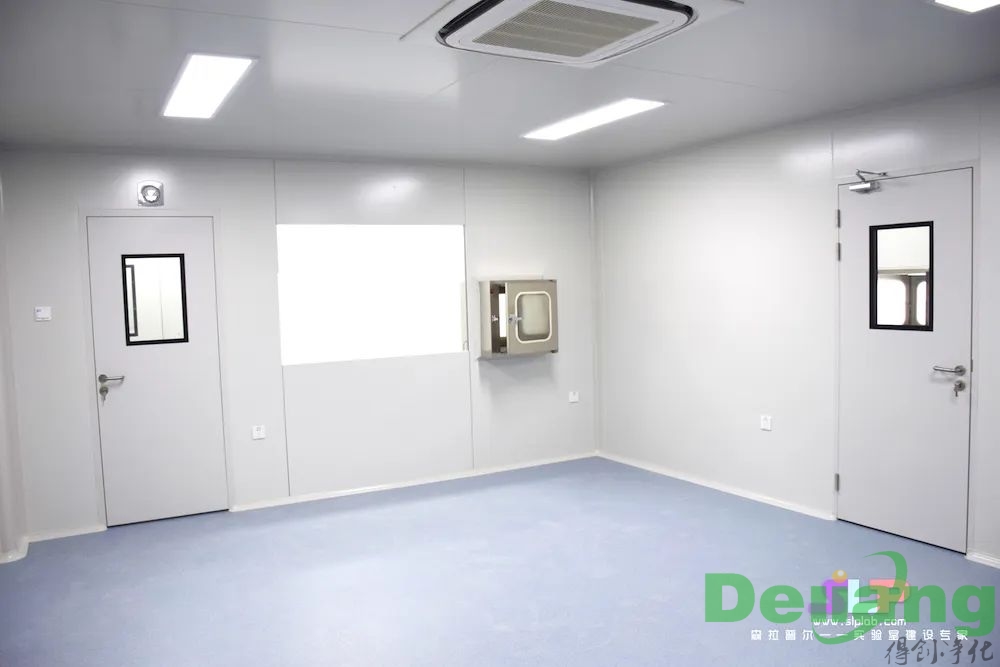

P2實驗室案例實拍圖

ps#p2生物安全實驗室技術指標(二級屏障)生物潔凈室應嚴格遵循中華人民共和國衛生行業標準WS233-2002《微生物和生物醫學實驗室生物安全通用標準》和國家標準GB19489-2008《實驗室生物安全通用要求》，根據各行業標準WS23-2002《微生物和生物醫學實驗室生物安全標準》和國家庭安全標準，

01

P2實驗室平面布局

ps#P2實驗室主要由四個部分組成，分別是一個主要實驗室，一個緩沖室，一個緩沖室，一個緩沖室。考慮到清潔需求，必須同時設置清潔區、非清潔區。其中，前者的設計重點是平面布局和結構維護，后者的設計重點是清潔空調系統。

在平面布局做好人流、物流隔斷，避免兩者交叉污染。工作人員必須通過一兩個緩沖間進入主實驗室。實驗物品必須通過兩個互鎖式傳輸窗進入主實驗室，一個傳輸窗設在主實驗室和準備之間，另一個傳輸窗設在主實驗室和洗衣之間。這樣，不僅可以避免實驗物品的污染，還可以盡快處理污染物。

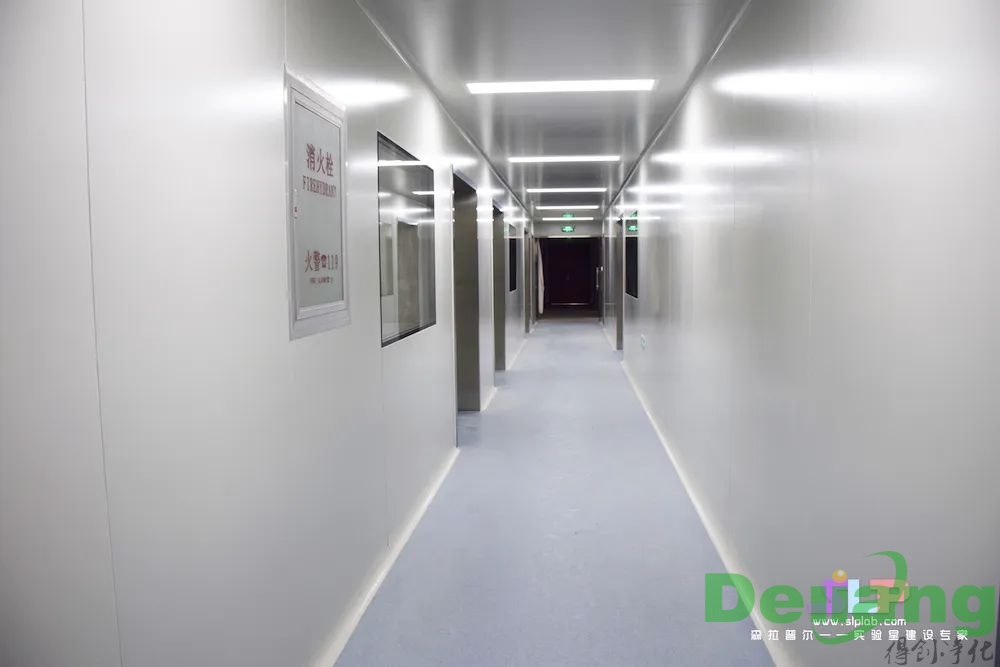

P2實驗室案例實拍圖

實驗室整體設計以高雅清新的色調為主，簡單、自然、時尚、高級凈化實驗室控制系統是整個潔凈實驗室安全運行的神經中樞，潔凈實驗室-生物安全實驗室的實驗對象是危險的微生物，為了嚴格控制污染原則，要求最少的維護人員，使用最佳的管理維護手段，實時監視各實驗室設備所在的物理環境，保證實驗室運行中始終處于相對負壓環境，防止危險的微生物泄漏。實驗室裝修以國際實驗室裝修為典范，整體以透明色為基礎。

02

p2實驗室施工工藝

ps#P2實驗室頂層材料以彩鋼板為宜，地層材料以環氧樹脂材料為宜。你為什么選擇這樣的材料？因?yàn)檫@種材料沒有間隙，耐腐蝕性顯著。

P2實驗室主框架建議使用彩色鋼板玻璃隔板，耐燃性優異，隔板玻璃厚度為5mm。為了避免灰塵堆積，窗戶材料最好用鋁圓弧壓線，所有連接部的內側都需要用鋁角，露出的連接線也要用鋁外角連接。

P2實驗室案例實拍圖

保留原建筑物外墻結構，只需適當調整窗口位置，原建筑物外窗幾乎不需要變更，只需在適當?shù)奈恢眠M(jìn)行小變更凈化實驗室要控制實驗室的潔凈度，過濾新風，使實驗室達到一定的凈化要求。其中排氣系統是重點，對保證實驗室相對負壓環境和有效過濾室內污染排氣起著重要作用。

對于有生物危險性的piiii實驗室，為了防止微生物污染的外逸，必須產生負壓。因此，不僅要求除菌，還要進行隔離處理。隔離方式一般采用一次隔離和二次隔離。一次隔離是病原體和實驗者之間的隔離，目的是防止實驗者感染。主要采用生物安全柜和蓋式防護服方式。

為了防止病原體從實驗室泄漏到外部環境，將實驗室和外部隔離，即二次隔離。實驗室凈化由于潔凈實驗室-生物安全實驗室內操作對象是危險性微生物，對人體、動植物或環境有危害，因須采用合理的空調系統，保持潔凈實驗室-生物安全實驗室的相對負壓環境不會隨時被破壞，保證實驗室內危險性微生物不會向外部環境擴散。二次隔離是實驗室和外部的隔離，目的是防止實驗室外的人感染。

污染傳播的主要途徑是氣溶膠的傳播和對病原體的直接接觸。特別是前者，單靠改進操作方式是無法解決的，一般采用隔離區和維護區之間建立氣壓差和排氣滅菌處理兩種方法。

03

p2實驗室技術參數

P2實驗室設計建設經驗

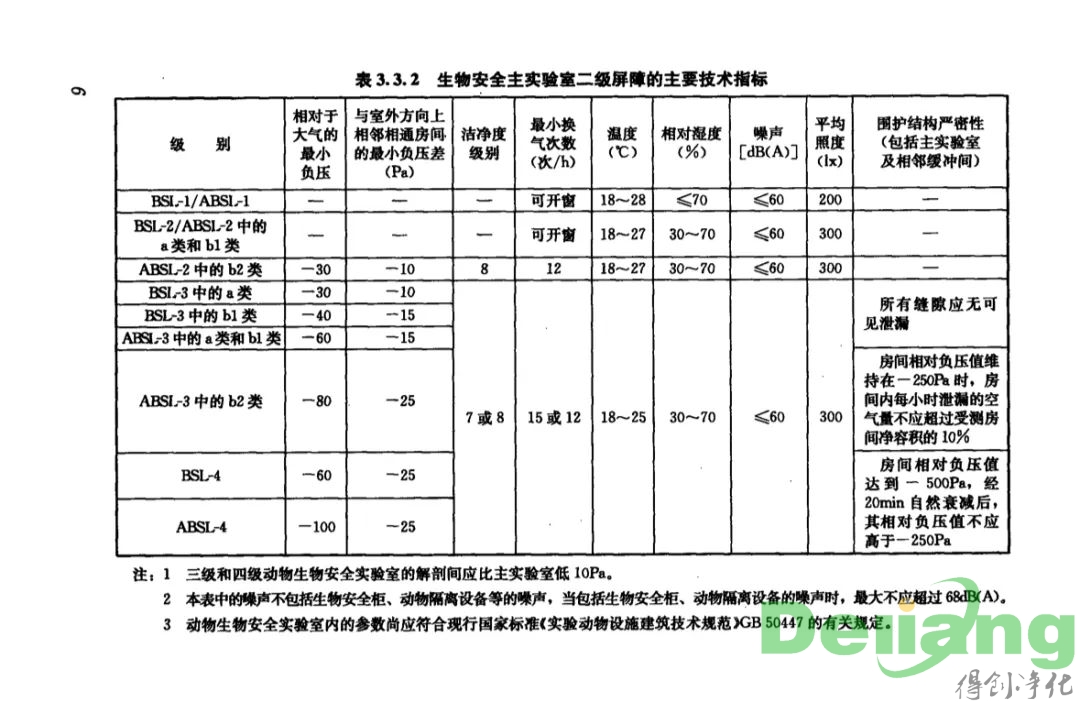

ps#p2實驗室設計注意6個技術參數詳情請參考下圖。

04

p2實驗室基本配置

互鎖窗戶:p2實驗室配置2個窗戶，保證實驗室物流的安全性。互鎖式傳輸窗內有紫外線燈，保證污染物在取出實驗室前消毒的室外和室內空氣隔絕的室內和室外可以控制傳輸窗口，減少實驗者進出實驗室的次數，使實驗者的物品傳輸變得容易。

自動關閉器:根據國家規范，在清潔實驗室的門上設置自動關閉器。

鎖定門:主實驗室設置兩門鎖定的電子鎖定，其中一門未關閉時，另一門無法打開，對進入潔凈室的氣流起到緩沖作用，鎖定門設置緊急開關，發生事故時，緊急開關使實驗者盡快逃離現場。

多功能微電腦控制器:多功能微電腦控制器作為實驗室的總控制盤，包括溫度、濕度調節和顯示、排氣扇的起停和起停順序、照明開關、紫外燈控制等。溫度調節顯示屏可精確顯示實驗室內溫度，調節方便，溫度誤差小。

微壓差表:根據生物安全實驗室的規范要求，在P2實驗室配置微壓差控制系統，顯示室內、外壓差，按要求控制壓差

插座:各實驗室根據實驗用途配置足夠數量的單相九孔插座和三相四孔插座。插座均采用嵌入式、氣密型設計，采用進口品牌多功能防塵、防水、防漏電組合電源插座，采用先進技術安裝。

P2實驗室案例實拍圖

紫外線燈:考慮潔凈室的消毒要求，在P2主實驗室配置2根紫外線消毒燈，為實驗者實驗前后提供物理消毒。

人體熱釋紅外線傳感器:為了方便使用和節約電源，在緩沖間入口設置紅外線傳感器，傳感人體的熱量，自動打開鼓風機送出清潔的風，自動延遲關閉。

洗滌臺:洗滌消毒室配備洗滌臺，水槽和下水軟管為耐酸堿的PP材料，水龍頭為實驗室專用的三連水龍頭。

洗眼器和感應水龍頭:微生物實驗區的洗臉臺上有洗眼器，實驗者的眼睛接觸危險物質時，可以用它洗眼的感應水龍頭感應人身熱量，自動放水，延遲關閉。

樣品車:為了便于實驗室人員移動樣品和其他實驗用品，在洗滌消毒室配置小型樣品車，樣品車為不銹鋼結構，上下兩層，柔軟小型。

水滴車:實驗用品洗滌消毒后需要冷卻，因此在洗滌消毒室配置水滴車，洗滌消毒后的器皿可以在水滴車上水滴干燥，水滴車下面有水桶收集水滴的水分

實驗柜臺:實驗室必須配置放置實驗設備和實驗用品的實驗柜臺。實驗柜臺是耐酸堿的理化實心板，投籃是優質材料，鋼結構，柜臺下面有抽屜和柜臺，容易放置實驗品。

生物安全盤(BSC-ii-A2):根據生物安全實驗室的國家規范要求，P2實驗室必須配置生物安全盤。生物安全柜是用于生物實驗室的主要隔離設備，可以防止有害懸浮微粒的擴散。根據人員、環境和試驗品樣品的保護，因等級而異。ⅱ級A2型生物安全盤可提供人員、試驗樣品、環境的全面保護，應用于高危微生物、有毒物質和放射寡核苷酸的操作。ⅱ級A2型生物安全盤是前門生物安全盤，通過垂直氣流保護員工，通過多層HEPA過濾保護樣品，通過HEPA過濾排出氣體保護環境。氣流通過HEPA進氣過濾器從柜子頂部沉降，氣體達到工作面后，約50%的氣體被吸入柜子后部的格柵中，其馀氣體與室內空氣在前格柵相遇，其中30%的空氣通過HEPA排氣過濾器排出，其馀70%的空氣通過HEPA過濾和新風混合形成無菌工作區，有效防止交叉污染。室內空氣與HEPA過濾空氣相遇處產生氣體屏障，隔離工作人員和樣品，保護實驗人員安全，不污染樣品。
