通風柜的部位布局在避開氣體流動性、流場大的地區，避開走動地區和氣體新風系統區。

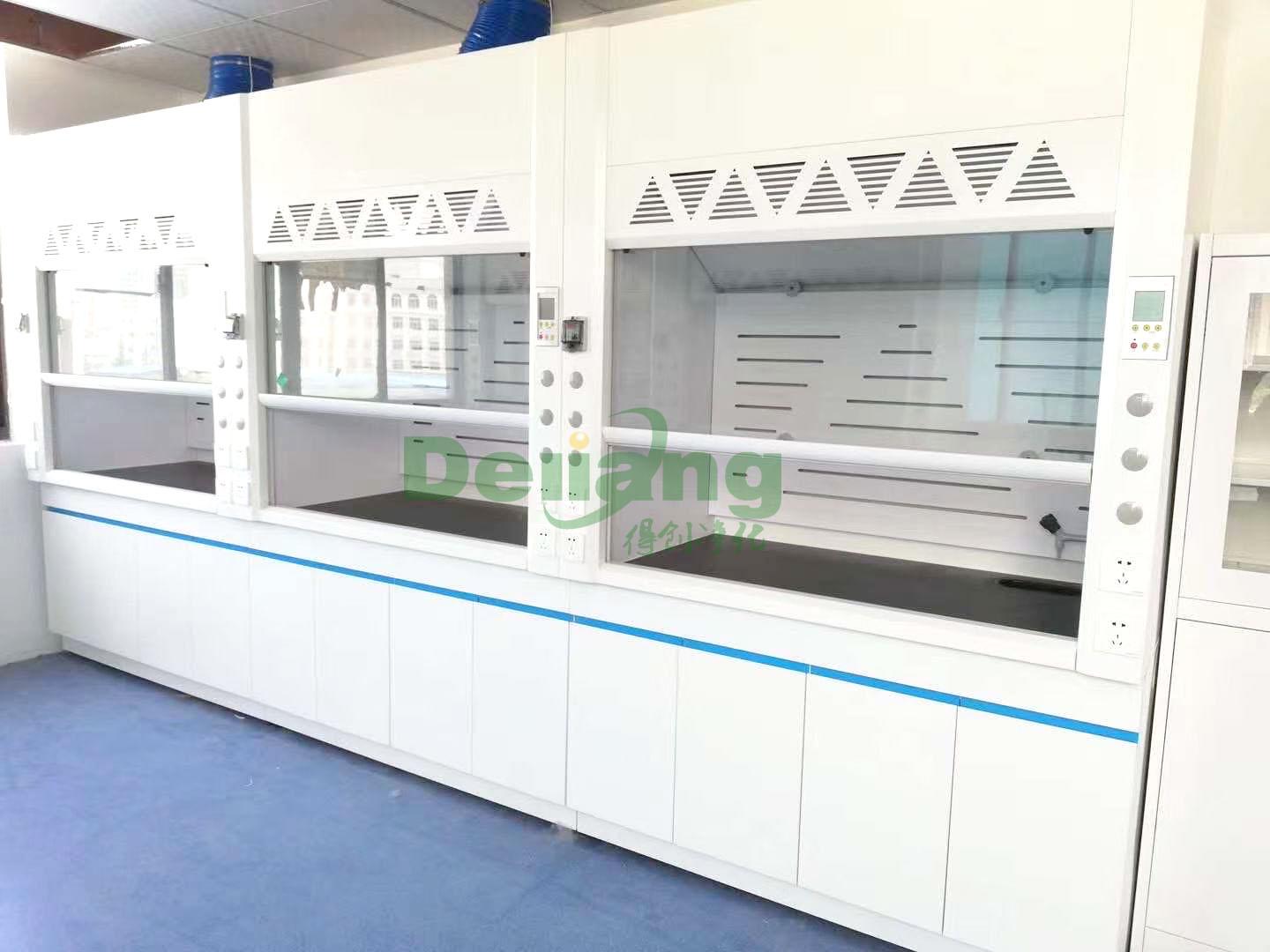

新風系統從避開通風柜的方引進，氣體流動性途徑避開通風柜 通風柜的類型 基本建設智能化的實驗室是個綜合性的自動化控制。在武器裝備各種各樣實驗儀器以及服務設施的另外，既要考慮到供電系統、給排水、排水管道、排風、排風、凈化處理、污水處理等規定，也要充分考慮對工作人員、物件、周圍環境的安全系數，噪聲、臭味、視覺效果自然環境的舒適度，實驗儀器的可執行性、多功能性，及其信息資源管理的便利性。因而，智能化的實驗室務必有最好的設計方案和高質量的機器設備去達到在智能化實驗室機器設備中有通風柜、實驗室中央臺、邊臺、試劑柜、器皿柜、氣瓶柜等，在其中通風柜是生物化學實驗室機器設備中肩負著十分關鍵的作用，是不可或缺的機器設備。因而，挑選通風柜是實驗室基本建設中的關鍵難題，務必造成充足的高度重視。 通風柜依照排風方法歸類：分成上端排風式、下邊排風式和左右另外排風式三類。為確保工作區域風力勻稱，針對冷全過程的通風柜應選用下邊排風式，針對熱全過程的通風柜選用上端排風式，針對熱值不穩定的全過程，可在左右均設排風口隨柜里熱值的轉變調整左右排風量的占比，進而獲得勻稱的風力。

一、通風柜依照送風方法歸類也分三類。

根據房間內送風在柜里循環系統后排出來戶外稱之為全排風式，它是運用十分普遍的一種種類。當通風柜設定于供暖或?qū)囟葷穸扔胁倏v規定屋子時，為節約供暖，中央空調耗能，選用從戶外取補充風在柜里循環系統后排出來戶外的方法稱之為補風式通風柜。
再一種便是變風量操縱式的通風柜。一般的定風量系統軟件必須人力調節固定不動葉子的電動風閥，調整通風柜的排風量，當調節閥到某一視角時做到期待的面風力。變風量操縱是根據調節閥的感應器更改風量做到給出的面風力，自然規范式低成本、變風量成本增加，適用規定高精度的場所。 通風柜依照應用情況歸類可分成一體式下邊敞開式、立式、雙面式、三面夾層玻璃式、桌子式、連瑜伽體式及其依據不一樣試驗應用必須而設計方案的對放射性物質試驗的、對生成試驗的，對過氯酸試驗的專用型通風柜。

 通風柜的關鍵作用 通風柜的作用中最關鍵的是排氣管作用，在有機化學實驗室中，實驗過程時造成各種各樣有害物質、臭味、體內濕氣及其易燃性、易燃易爆、腐蝕化學物質，為了更好地維護使用人的安全性，避免試驗中的環境污染化學物質向?qū)嶒?yàn)室蔓延，在污染物周邊要應用通風柜。 過去通風柜應用數量較少，只在尤其有危害且風險的汽體及造成很多熱的試驗中應用。通風柜只肩負試驗臺的功能。近些年充分考慮改進試驗自然環境，在試驗臺子上開展的試驗慢慢遷移到通風柜內，這就規定在 應用通風柜的較大 目地是排出來試驗中造成的有害物質，維護試驗工作人員的身心健康，換句話說要有高寬比的安全系數和優異的可操作性，這就規定通風柜應具備以下作用：
（1）釋放出來作用：應具有將通風柜內部造成的有害物質用消化吸收柜外汽體的方法，使其稀釋液后排座至戶外的組織 。
（2）不逆流作用：應具備在通風柜內部由排風機造成的氣旋將有害物質從通風柜內部不反方向流到房間內的作用。為保證這一作用的完成，一臺通風柜與一臺排風機用單一管路聯接是最好是的方式，不能用單一管路聯接的，也只僅限于同層同一屋子的可串聯，排風機盡量安裝在管路的尾端（或房頂處）。
（3）防護作用：在通風柜前邊應具用不滾動的夾層玻璃窗口將通風柜內外開展隔開。
（4）填補作用：應具備在排出來有害物質時，從通風柜外吸進氣體的安全通道或取代設備。
（5）操縱風力作用：為避免通風柜內有害物質逸出，必須有一定的吸進速率。決策通風柜送風的吸進速率的因素有：試驗內容造成的發熱量及與換氣次數的關聯。在其中關鍵的是試驗內容和有害物質的特性。一般要求，一般無毒性的空氣污染物為0.25―0.38m/s ，有害或有風險的有害物質為0.4―0.5 m/s ，有毒或有小量放射性物質為0.5―0.6m/s ,氣狀物質為0.5m/s ,顆粒狀物為1米/s 。為了更好地保證那樣的風力,排風機應該有必需的負壓，即氣體根據通風風管時的摩阻。明確風力時還務必留意噪聲難題,根據氣體在管路內流動性時以7―十米 為限，超出十米將造成噪聲，一般實驗室的噪音（房間內聲音分貝級）限定數值70dB(A)，提升管路裁總面積會減少風力，也就減少噪聲，充分考慮管路的經費預算和工程施工難題，務必謹慎挑選管路及排風機的輸出功率。
（6）耐高溫及耐腐蝕浸蝕作用：通風柜內有的要安裝 加熱爐，有的試驗造成很多強酸強堿等有害有害物質具備很強的腐蝕。通風柜的櫥柜臺面，鄂板、檔板及采用的水咀、氣咀等都應具備防腐蝕作用 2.4 汽體排出解決
因?yàn)閷?shí)驗室汽體排出中存有著許多 有害和強酸強堿腐蝕很強的汽體，因此 在排進空氣前要對汽體開展過慮解決，一般狀況下：酸性氣體采用立柱式酸霧塔；有害和有機廢氣采用電子光學催化反應凈化處理箱。二種機器設備各自安裝在排風系統軟件尾端，立柱式酸霧塔安裝在離心風機的正壓力段，電子光學催化反應凈化處理箱安裝在離心風機負壓力段。小動物房的汽體歷經初效與立效過慮后，立即排進空氣，但在排風出口處做髙壓噴涌流解決，噴涌高寬比在3米之上。

二、 實驗室通風系統設計方法

總的來說，實驗室通風對系統機器設備（尤其是通風柜）是有一定規范和規定的。撇開機器設備要素，單純性從控制系統設計上考慮到，實驗室通風空調機組的設計方案要考慮到下列好多個關鍵要素：
（1）確保實驗室的安全系數，確保一定總數的換氣次數；
（2）處理實驗室通風系統軟件負壓力的設計方案和控制系統；
（3）在達到換氣次數和全新風系統標準下，操縱耗能。
（4）系統軟件平穩靠譜。
實驗室通風設計方案選用下列流程和計劃方案：
（1）實驗室依據加工工藝規定和作用布局挑選一定總數的通風柜，有的還兼具一部分部分排風罩。一般校對出來?yè)Q氣次數遠遠地超過10次，一般在20-三十次之上，達到換氣次數規定。可是此換氣次數是依照通風柜較大 打開面積換算的通風量，材料和工作經驗說明100自然通風箱式風機99%的時間僅有18個或更少的人到應用。故還應校對通風柜最少打開總面積時的通風量和換氣次數，若低于換氣次數規定，則提升綜合性排風系統軟件。
（2）實驗室通風選用全新風系統，通風柜的排氣管沒有房間內循環系統。因?yàn)閷?shí)驗室規定屋子相對性別的輔助地區為負壓力。因此 實驗室的新風量設計方案為排風量的70﹪-80﹪。此外20﹪-30﹪的新風系統送至實驗室輔助屋子、辦公室、管理方法用地、內過道等，再由窗門間隙填補到屋子。
（3）通風柜的風量均衡能夠 選用定風量自動控制系統，即排風量穩定，送風量和窗門間隙填補風量穩定。此方式適用較大 排風量達到最少換氣次數規定的實驗室。
（4）針對排風量遠高于最少通風量規定的屋子還能夠選用二段式自然通風自動控制系統確保風量均衡，即依據通風柜的偏移數據信號，排風機、通風機有2種排風工作狀況，低風量工作狀況運用于保持最少換氣次數的規定，節省耗能。

三、實驗室通風風量自動控制系統。

1、通風柜風量轉變時，排風量也會相對性縮小，這時規定置放在房頂?shù)呐棚L(fēng)機伴隨著通風柜柜子門的部位轉變而變頻式，減少風量，確保通風柜面風力穩定。另外自動化控制系統軟件更改全新風風機的頻率，減少風量，保持負壓力均衡。變風量系統軟件 能夠 減少系統軟件耗能。
2、系統軟件較大 、最少換氣次數貼近則考慮到選用定風量系統軟件，促使系統軟件簡易，減少初項目投資。 排風系統除上文上述對通風柜有特別要求外，對別的機器設備和自動控制系統也是有一定的規定和規范。通風柜的挑選除達到排風和捕獲工作能力外，也要留意必須依據調整門挪動而馬上更改風量，保持表層風力的穩定。
3、系統軟件風量的測量和操縱以柜子門偏移為數據信號而不是測量表層風力來測量。實驗室工作壓力操縱和最少通風量的操縱除開機器設備型號選擇要素之外，排風系統設計方案和自動控制系統是首要條件，要為了確保的反應速度要充足短（<一秒），排風系統不平衡會造成通風柜排風和捕獲工作能力流失，氣旋排出實驗室，房屋建筑內工作壓力不穩定。
4、也有一點要留意的是系統軟件應該是工作壓力轉變不相干型的，即系統軟件風量的轉變不容易由于風管中負壓的轉變而促使反應速度遲緩危害系統軟件總流量的準確性。工作壓力有關型的系統軟件也會導致系統軟件總流量機器設備沒法精準操縱，遲緩的反應速度會讓送排風機器設備造成波動，速率不穩定會出現很多的均衡難題存有，起伏的送、排風系統軟件使氣旋均衡復雜，進而自動化控制系統軟件沒法完成調整作用。

因此 ，系統軟件最先檢測的是通風柜的情況，接納調整門傳感器數據信號后能夠 測算調整門總面積（風量），這時向（工作壓力不相干型）閘閥送出風量操縱數據信號，調節閥的開啟度，送風量追隨排風量立刻轉變，送排風機變頻式調整送風量。以上詳細介紹了 實驗室通風設計方案的目地，實驗室通風柜的的規定和作用，排出汽體的解決方式和實驗室通風控制系統設計方式。實驗室的自然通風設計方案主要處理的難題是安全系數難題，通風柜的捕獲集塵器工作能力要合乎一定的規范和要求，氣旋方位為流入實驗室，實驗室要隨時隨地維持負壓力。實驗室通風設計方案也要充分考慮為試驗工作人員造就一個舒服的辦公環境，處理溫度、氣旋、噪聲的難題，另外要確保最少的能耗，系統軟件平穩，非常容易操縱，便于實際操作管理方法。簡單點來說便是要從安全性、舒服、環保節能、靠譜運作層面開展設計方案
